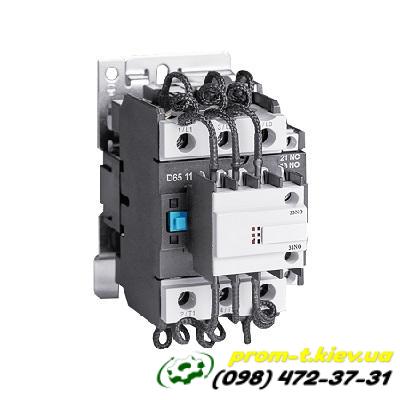

Контактор конденсаторный TSC-D9511 400В 50кВАр

Контактор конденсаторный TSC-D9511 400В 50кВАр предназначен для коммутации (включения/отключения) конденсаторов в установках компенсации реактивной мощности. Он разработан специально для работы с большими пусковыми токами, возникающими при подключении конденсаторных батарей.

Основные характеристики:

• Назначение: Коммутация конденсаторов в системах компенсации реактивной мощности.

• Номинальное напряжение: 400В AC.

• Коммутируемая мощность (для конденсаторов): 50 кВАр (при 400В).

• Номинальный ток: 95 А.

• Напряжение питания катушки управления: 400В AC (могут быть доступны и другие напряжения, но 400В указано в данном случае).

• Тип контактов: 3 нормально открытых (3НО) для силовых цепей.

• Дополнительные контакты: Обычно 1НО (нормально открытый) и 1НЗ (нормально закрытый), используются для цепей управления и сигнализации.

• Механическая износостойкость: Высокая, обычно 6 миллионов циклов.

• Производитель: TOSUNlux (по всей видимости).

• Исполнение: Корпусное.

• Тип работы: Нереверсивный.

• Наличие теплового реле: Отсутствует (обычно устанавливается отдельно).

• Страна производства: Китай.

Конструктивные особенности и принцип работы:

Главной особенностью конденсаторных контакторов является наличие передконтактов (демпферов) с токоограничивающими резисторами.

1. Передконтакты с резисторами: При включении контактора, сначала замыкаются специальные передконтакты, которые имеют последовательно включенные резисторы. Эти резисторы ограничивают очень высокие пусковые токи, возникающие при подключении разряженных конденсаторов к сети. Без этих резисторов, импульс тока может быть в 100-200 раз больше номинального тока конденсатора, что может привести к преждевременному износу контактов и повреждению оборудования.

2. Замыкание основных контактов: Спустя очень короткое время (миллисекунды) после замыкания передконтактов, замыкаются основные силовые контакты контактора. К этому моменту конденсаторы уже заряжены через резисторы, и пусковой ток значительно уменьшается.

3. Шунтирование резисторов: После полного замыкания основных контактов, передконтакты с резисторами шунтируются (отключаются), и ток протекает только через основные, низкоомные контакты.

Преимущества такой конструкции:

• Увеличение срока службы контактов: Снижение пусковых токов значительно уменьшает износ контактов, предотвращает их сваривание и увеличивает общую надежность контактора.

• Защита конденсаторов: Ограничение пусковых токов предотвращает повреждение конденсаторов, вызванное чрезмерными токовыми нагрузками.

• Повышение надежности всей системы компенсации: За счет более щадящего режима коммутации увеличивается срок службы всех элементов установки компенсации реактивной мощности.

Применение:

Контактор TSC-D9511 используется в:

• Установках компенсации реактивной мощности (УКРМ) для автоматического или ручного подключения/отключения ступеней конденсаторных батарей.

• Промышленных предприятиях.

• Коммерческих зданиях.

• Любых объектах, где требуется коррекция коэффициента мощности для снижения потерь энергии и штрафов за реактивную мощность.

Важно: При выборе и эксплуатации конденсаторного контактора необходимо учитывать не только номинальную мощность конденсаторной батареи (кВАр), но и напряжение сети, а также частоту включений/отключений (количество циклов в час). Для оптимальной работы и долгого срока службы, контактор должен быть подобран с учетом всех этих параметров.
