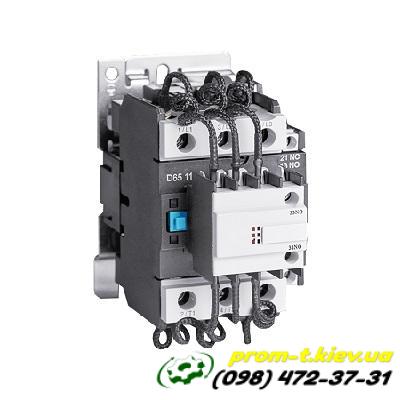

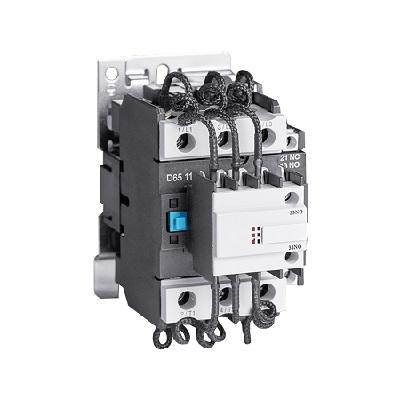

Контактор конденсаторный TSC-D1810 400В 8кВАр

Контактор конденсаторный TSC-D1810 400В 8кВАр — это специализированный электромагнитный контактор, предназначенный для коммутации конденсаторных батарей в установках компенсации реактивной мощности. Его основное отличие от обычных контакторов заключается в наличии предварительных контактов с токоограничивающими резисторами.

Описание и характеристики:

• Тип: Контактор конденсаторный.

• Модель: TSC-D1810 (часто также встречаются варианты LC1-D1810, что указывает на схожесть базовой конструкции с обычными контакторами серии D, но с доработками для работы с конденсаторами).

• Номинальное напряжение: 400В переменного тока.

• Мощность компенсируемой конденсаторной батареи: 8 кВАр (киловольт-ампер реактивных). Это ключевой параметр для конденсаторного контактора, указывающий, с какой максимальной мощностью конденсаторов он может работать.

• Номинальный ток (рабочий): 18 А (по категории применения АС-3 для двигателей, но для конденсаторных применений он специфичен и связан с 8 кВАр).

• Напряжение катушки управления: Может варьироваться, но часто встречается 220В переменного тока.

• Категория применения: AC-6b (специфическая категория для коммутации конденсаторов, которая учитывает высокие пусковые токи при их подключении).

• Конструкция: Обычно имеет 3 основных силовых полюса. Дополнительные (вспомогательные) контакты: как правило, 1НО (нормально открытый) и/или 1НЗ (нормально закрытый) для цепей управления и сигнализации.

• Особенность конденсаторных контакторов:

  • Предварительные контакты с резисторами: Это главная отличительная черта. Перед замыканием основных контактов сначала замыкаются предварительные контакты, включенные последовательно с токоограничивающими резисторами. Эти резисторы ограничивают бросок тока при подключении конденсаторной батареи к сети.

  • Снятие резисторов: Спустя доли секунды, после зарядки конденсаторов через резисторы, замыкаются основные контакты, шунтируя резисторы и обеспечивая прямое подключение конденсаторов к сети. Это предотвращает перегрузку контактора и конденсаторов.

• Ресурс:

  • Электрический ресурс: Например, 1 000 000 циклов (может отличаться в зависимости от производителя).

  • Механический ресурс: Например, 10 000 000 циклов (может отличаться).

• Условия эксплуатации:

  • Температура окружающей среды: -30 до +40°C.

  • Высота над уровнем моря: ≤2000 м.

• Совместимость: Может использоваться с соответствующими тепловыми реле (например, серии JR28-25) для защиты от перегрузок (хотя для конденсаторов это менее критично, чем для двигателей, но важно для защиты цепей).

• Монтаж: На DIN-рейку или на монтажную панель.

Применение:

Контакторы конденсаторные TSC-D1810 400В 8кВАр используются в системах автоматической компенсации реактивной мощности (АКРМ) на промышленных предприятиях, в коммерческих зданиях и других объектах, где требуется снижение реактивной мощности для повышения энергоэффективности и снижения затрат на электроэнергию. Они обеспечивают надежное и безопасное подключение/отключение ступеней конденсаторных батарей.

Особенности работы и преимущества:

• Ограничение пусковых токов: Основное преимущество заключается в значительном снижении бросков тока при включении конденсаторных батарей, что продлевает срок службы как самого контактора, так и конденсаторов.

• Повышенная надежность: Специальная конструкция контактов и материалов обеспечивает высокую устойчивость к электрической дуге и механическим нагрузкам, возникающим при коммутации емкостной нагрузки.

• Увеличенный срок службы: Благодаря ограничению пусковых токов, износ контактов существенно снижается.

Важно: При выборе и подключении конденсаторного контактора необходимо строго следовать рекомендациям производителя и учитывать электрические параметры системы, такие как номинальное напряжение, мощность конденсаторной батареи, а также особенности управляющей цепи (напряжение катушки).
