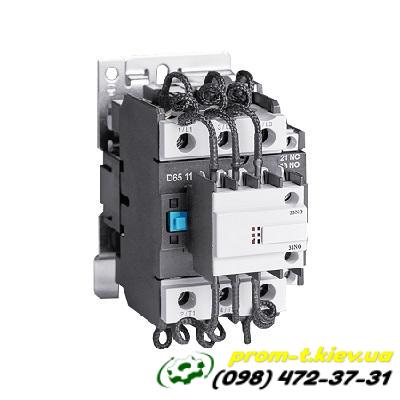

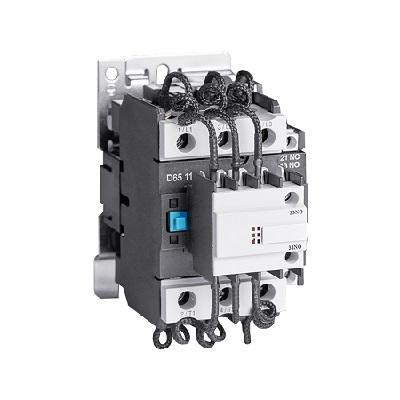

Контактор конденсаторный TSC-D2510 400В 12,5кВАр

Контактор конденсаторный TSC-D2510 400В 12,5кВАр представляет собой специализированное электромеханическое устройство, предназначенное для коммутации (включения/отключения) конденсаторов в установках компенсации реактивной мощности (УКРМ).

Назначение:

Основное назначение конденсаторного контактора – это безопасное и эффективное подключение и отключение батарей конденсаторов, используемых для улучшения коэффициента мощности в промышленных и бытовых электросетях.

Особенности и принцип работы:

• Двухступенчатое включение: Это ключевая особенность конденсаторных контакторов. При подключении конденсатора к сети переменного тока возникает очень большой пусковой ток, который может в десятки (иногда до 100-200 раз) превышать номинальный ток. Этот бросок тока может повредить как сам контактор (привести к "свариванию" контактов), так и другие компоненты системы. Конденсаторный контактор TSC-D2510 (как и другие аналогичные устройства) решает эту проблему следующим образом:

  1. Предварительное замыкание через резисторы: В момент включения сначала замыкаются вспомогательные контакты, включенные последовательно с токоограничивающими резисторами. Эти резисторы демпфируют (ограничивают) пусковой ток до приемлемых значений.

  2. Замыкание основных контактов: После того как ток стабилизируется (обычно в течение нескольких миллисекунд), замыкаются основные, сильноточные контакты, шунтируя резисторы. Затем вспомогательные контакты с резисторами размыкаются.

• Специальная конструкция: Контакторы для конденсаторов имеют усиленную контактную группу и специально разработанную систему дугогашения для предотвращения повреждений при частых коммутациях емкостной нагрузки.

• Высокая частота коммутаций: В отличие от обычных контакторов, конденсаторные контакторы спроектированы для значительно более частых циклов включения/выключения (до 5000 раз в год согласно стандарту IEC 60831-1), что необходимо для динамических систем компенсации реактивной мощности.

Технические характеристики TSC-D2510 400В 12,5кВАр:

• Модель: TSC-D2510 (или аналогичные, например, CNC CJ19C-D2511)

• Номинальное напряжение: 400В (переменного тока, AC) – это напряжение, при котором контактор предназначен работать.

• Номинальная мощность конденсатора: 12,5 кВАр (киловольт-ампер реактивных) – это максимальная реактивная мощность конденсаторной батареи, которую данный контактор способен безопасно коммутировать. Важно выбирать контактор с небольшим запасом по мощности (например, для конденсатора 10 кВАр рекомендуется контактор на 12,5 кВАр).

• Номинальный ток: Ориентировочно 25А (для 12,5 кВАр при 400В). Точный номинальный ток может варьироваться в зависимости от производителя.

• Количество полюсов: Обычно 3 полюса (для трехфазных систем).

• Тип контактов: Обычно 3 нормально открытых (3NO) силовых контакта, плюс вспомогательные контакты для цепи управления и токоограничивающих резисторов.

• Напряжение катушки управления: Может быть различным (например, 220В AC, 380В AC или другое), указывается производителем.

• Соответствие стандартам: Должен соответствовать международным стандартам, таким как IEC 60831-1.

Преимущества использования конденсаторного контактора:

• Защита оборудования: Предотвращает повреждение конденсаторов и самого контактора от высоких пусковых токов.

• Увеличение срока службы: Обеспечивает более длительный срок службы конденсаторов и коммутационного оборудования.

• Повышение надежности системы: Снижает риски сбоев и отказов в установках компенсации реактивной мощности.

• Снижение эксплуатационных расходов: За счет предотвращения поломок и уменьшения потерь энергии.

Применение:

Контакторы типа TSC-D2510 используются в:

• Автоматических установках компенсации реактивной мощности (АУКРМ) на промышленных предприятиях.

• Системах энергоснабжения крупных объектов (торговые центры, офисные здания).

• Для коммутации отдельных конденсаторных батарей в составе различных электроустановок.

В целом, контактор конденсаторный TSC-D2510 400В 12,5кВАр является важным элементом для эффективной и безопасной работы систем компенсации реактивной мощности, обеспечивая стабильное и надежное управление емкостными нагрузками.
