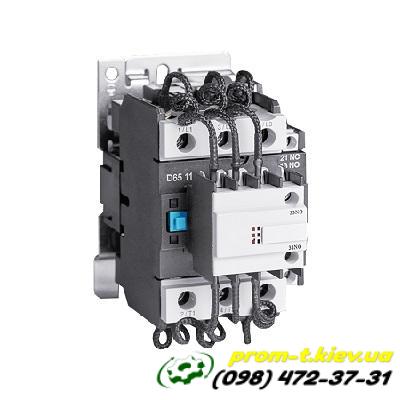

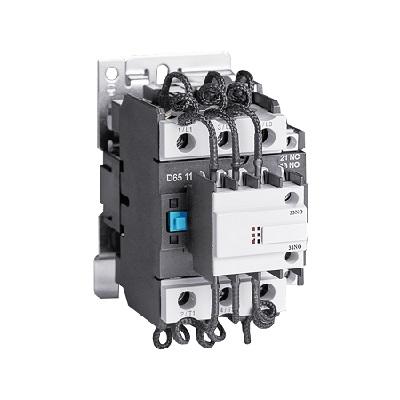

Контактор конденсаторный TSC-D3210 400В 18кВАр

Основные характеристики и особенности:

• Назначение: Коммутация конденсаторов для компенсации реактивной мощности.

• Номинальная мощность: 18 кВАр при напряжении 400В. Это означает, что он способен коммутировать конденсаторные батареи с такой реактивной мощностью при данном напряжении.

• Номинальный ток: Судя по индексу "3210" в названии, номинальный ток контактора составляет 32А (как правило, первая или две первые цифры после "D" указывают на номинальный ток).

• Напряжение катушки управления: Может варьироваться (например, 230В или 380В/400В), что важно учитывать при подключении.

• Количество полюсов: 3P (трехполюсный), что характерно для трехфазных систем.

• Дополнительные контакты: Обычно имеет встроенные дополнительные контакты (например, 1НО - 1 нормально открытый, или 1НО+1НЗ - 1 нормально открытый и 1 нормально закрытый), которые используются для сигнализации состояния контактора или для управления другими элементами схемы.

• Специализированная конструкция: В отличие от обычных контакторов, конденсаторные контакторы имеют специальную конструкцию, которая минимизирует броски зарядного тока при подключении конденсаторов. Эти броски тока могут быть очень высокими (от 3 до 15 кГц и высокой амплитуды), что приводит к преждевременному износу контактов и конденсаторов.

• Принцип действия конденсаторного контактора: Конденсаторные контакторы обычно используют двухступенчатое включение. В момент замыкания сначала подключаются вспомогательные контакты с токоограничивающими резисторами (или дросселями). Эти резисторы ограничивают пусковой ток, возникающий при зарядке конденсаторов. Сразу после этого замыкаются основные контакты, шунтируя резисторы, и подключают конденсаторы напрямую к сети. Этот процесс происходит очень быстро (за миллисекунды).

• Применение: Широко используются в промышленных и коммерческих электроустановках, где требуется автоматическая или ручная компенсация реактивной мощности для повышения энергоэффективности, снижения потерь в сетях и улучшения качества электроэнергии.

• Стандарты: Соответствует международным стандартам, таким как IEC 60831-1, что позволяет коммутировать конденсаторы до 5000 раз в год.

Преимущества использования конденсаторного контактора:

• Увеличение срока службы конденсаторов: За счет ограничения пусковых токов при включении.

• Увеличение срока службы самого контактора: Снижение износа контактов.

• Повышение надежности системы компенсации реактивной мощности.

• Снижение помех в электросети: Минимизация бросков тока способствует более стабильной работе электрооборудования.

Важно: При выборе и эксплуатации конденсаторного контактора необходимо учитывать номинальное напряжение сети, номинальную реактивную мощность конденсаторной батареи, напряжение катушки управления и условия окружающей среды.
