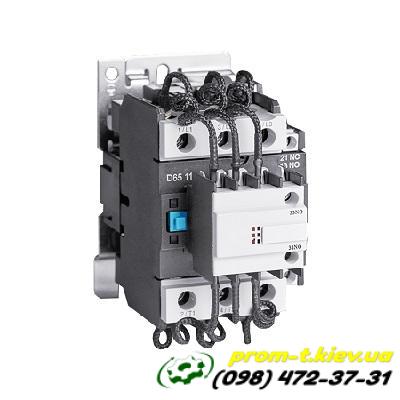

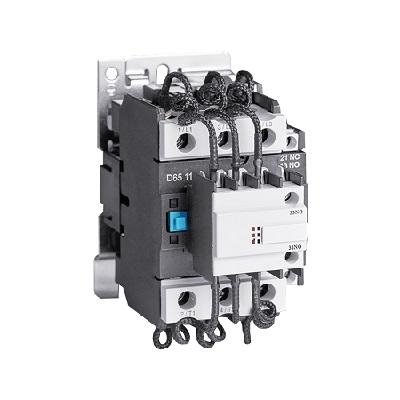

Контактор конденсаторный TSC-D4011 400В 20кВАр

Полное описание и характеристики:

• Назначение: Основное назначение данного контактора – это безопасное и эффективное подключение/отключение конденсаторных батарей в системах компенсации реактивной мощности. Это крайне важно, так как при прямом подключении конденсаторов возникают большие броски тока, которые могут повредить как сами конденсаторы, так и другие элементы электрической сети, а также значительно сократить срок службы оборудования.

• Номинальное напряжение: 400В. Это стандартное напряжение для промышленных сетей, что делает его применимым в большинстве сред.

• Номинальная мощность: 20 кВАр (киловольт-ампер реактивных). Эта величина указывает на максимальную реактивную мощность, которую данный контактор способен коммутировать.

• Производитель: TOSUNlux (распространенный бренд на рынке электротехники).

• Серия: TSC-D.

• Исполнение: Корпусной.

• Тип работы: Нереверсивный.

• Наличие теплового реле: Отсутствует.

• Напряжение питания катушки управления: 400В AC (переменный ток). Это означает, что для управления контактором требуется подача переменного напряжения 400В на его катушку.

• Номинальный ток: 40А. Это максимальный ток, который может проходить через основные контакты контактора в установившемся режиме.

• Основные контакты: 3НО (3 нормально открытых). Это трехфазный контактор, который коммутирует все три фазы одновременно.

• Дополнительные контакты: 1НО (нормально открытый), 1НЗ (нормально закрытый). Эти контакты используются для цепей управления и сигнализации.

• Механическая износостойкость: 8 млн циклов. Это указывает на долговечность механической части контактора.

Особенности конденсаторных контакторов:

В отличие от обычных контакторов, конденсаторные контакторы имеют специальную конструкцию, предназначенную для работы с емкостной нагрузкой. Ключевые особенности:

1. Ограничение пускового тока: При включении конденсаторов возникают значительные броски тока (пусковые токи), которые могут в десятки и даже сотни раз превышать номинальный ток. Конденсаторные контакторы оснащены опережающими контактами с токоограничивающими резисторами. В момент включения, сначала замыкаются эти вспомогательные контакты, вводя резисторы в цепь, которые ограничивают бросок зарядного тока. Сразу после этого замыкаются основные контакты, шунтируя резисторы, и ток начинает протекать по основным контактам. Это значительно снижает нагрузку на контакты и продлевает срок службы как контактора, так и конденсаторов.

2. Двухступенчатое включение: Именно наличие опережающих контактов и резисторов обеспечивает двухступенчатое включение, что является отличительной особенностью конденсаторных контакторов.

3. Применение: Использование таких контакторов позволяет коммутировать конденсаторы до 5000 раз в год в соответствии со стандартом IEC 60831-1.

Принцип работы:

Как и обычный контактор, конденсаторный контактор работает на основе электромагнитного принципа. При подаче напряжения на управляющую катушку, создается магнитное поле, которое притягивает якорь, замыкая контакты. Однако, в случае конденсаторного контактора, этот процесс происходит с упомянутой выше двухступенчатой схемой, обеспечивающей защиту от токовых бросков.

Применение:

Контактор конденсаторный TSC-D4011 400В 20кВАр применяется в автоматических конденсаторных установках (УКРМ или КРМ) для компенсации реактивной мощности в электрических сетях промышленных предприятий, административных зданий и других объектов. Целью компенсации является:

• Улучшение коэффициента мощности (cos φ).

• Снижение потерь электроэнергии в линиях и трансформаторах.

• Уменьшение нагрузки на электрооборудование.

• Повышение качества электроэнергии.

• Снижение счетов за электроэнергию (за счет уменьшения потребления реактивной мощности).

Выбор конкретного контактора (по мощности, напряжению) осуществляется исходя из параметров компенсируемой реактивной мощности ступени установки КРМ.
