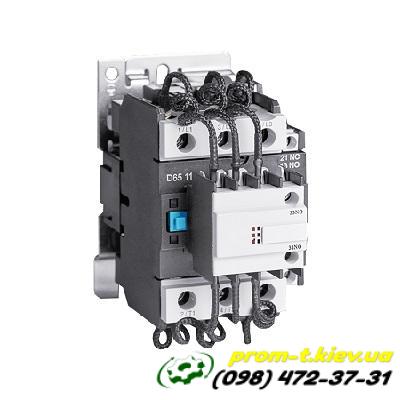

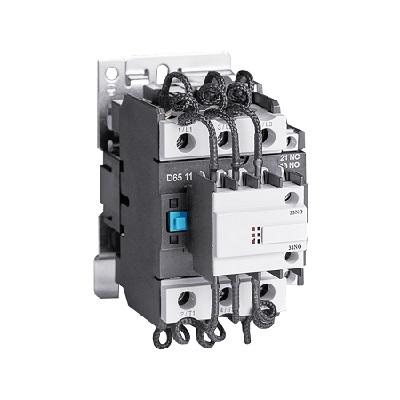

Контактор конденсаторный TSC-D5011 400В 25кВАр

Контактор конденсаторный TSC-D5011 400В 25кВАр - это специализированный контактор, разработанный для коммутации трехфазных конденсаторных батарей в установках компенсации реактивной мощности. Он предназначен для эффективного и безопасного включения и отключения конденсаторов, минимизируя пусковые токи и продлевая срок службы оборудования.

Основные характеристики:

• Назначение: Коммутация 3-фазных конденсаторных батарей.

• Номинальная реактивная мощность: 25 кВАр при напряжении 400 В, 50 Гц. (Также могут быть указаны значения для других напряжений, например, 14 кВАр при 230 В, 27 кВАр при 440 В, 42 кВАр при 690 В).

• Номинальное рабочее напряжение (силовая цепь): До 690 В AC 50/60 Гц.

• Тип контактора: 3-полюсный (3НО - нормально открытых контакта).

• Категория применения: AC-6b (специально для коммутации конденсаторов, что подразумевает устойчивость к высоким пусковым токам).

• Вспомогательные контакты: Обычно 1НО + 2НЗ (мгновенного действия).

• Управляющее напряжение катушки: Может варьироваться (например, 110 В AC 50/60 Гц, 440 В AC 50/60 Гц и т.д.).

• Механическая износостойкость: Высокая, обычно сотни тысяч циклов.

• Электрическая износостойкость: 300 000 циклов при 400 В, 200 000 циклов при 690 В.

• Максимальная частота оперирования: До 240 циклов/час.

• Монтаж: На DIN-рейку или винтами.

• Соответствие стандартам: EN/IEC 60947-1, EN/IEC 60947-4-1, IEC 60335-1 (могут быть и другие, например, UL, CSA, CCC).

• Рабочая температура окружающей среды: До 60°C.

Особенности и преимущества:

• Ограничение пускового тока: Контактор оснащен предварительно включающимися полюсами (early make poles) и демпфирующими резисторами, которые ограничивают пусковой ток при включении конденсатора до значения, не превышающего 60 In (номинального тока). Это значительно снижает нагрузку на контакты контактора, предохранители и сами конденсаторы, увеличивая общий срок службы установки.

• Высокая надежность и долговечность: Благодаря специальной конструкции для работы с реактивными нагрузками и ограничению пусковых токов, контактор обладает повышенной надежностью и длительным сроком службы.

• Компактные размеры: Обычно имеет компактную конструкцию, что позволяет экономить место в щитах.

• Простота монтажа: Удобные клеммы для подключения и различные варианты монтажа.

• Защита от сваривания контактов: Разработан для предотвращения сваривания контактов при высоких пусковых токах.

• Применение: Используется в системах автоматической компенсации реактивной мощности для управления ступенями конденсаторных батарей.

Важные моменты:

• Маркировка TSC-D5011: Вероятнее всего, эта маркировка указывает на конкретную модель или серию, которая может быть частью более широкой линейки продукции (например, Schneider Electric TeSys D). Для точного определения всех характеристик рекомендуется обратиться к официальной документации производителя по модели "LC1DMK" (что часто соответствует контакторам на 25 кВАр при 400 В в линейке TeSys D).

• Защита от короткого замыкания: Для обеспечения непрерывности работы всей установки и защиты контактора и конденсаторов рекомендуется использовать предохранители типа gI с номиналом примерно в 1.7 - 2 раза выше номинального тока.

В целом, контактор конденсаторный TSC-D5011 400В 25кВАр является ключевым компонентом для эффективной и безопасной компенсации реактивной мощности в промышленных и коммерческих электроустановках.
