Контактор конденсаторный TSC-D6511 400В 30кВАр

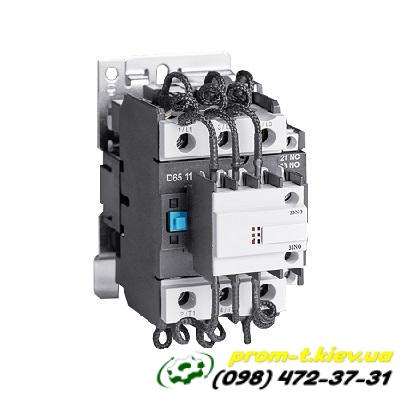

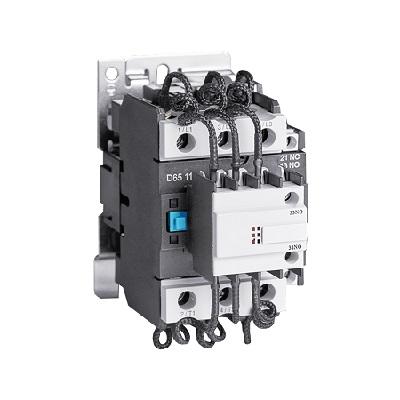

Контактор конденсаторный TSC-D6511, 400В, 30кВАр предназначен для коммутации трехфазных конденсаторных батарей в системах компенсации реактивной мощности. Эти контакторы специально разработаны для работы с большими пусковыми токами, возникающими при подключении конденсаторов, и обеспечивают их надежную и безопасную эксплуатацию.

Основные параметры:

• Модель: TSC-D6511 (или аналогичная LC1DPKxx, CJ19C-D6521 от других производителей). Номенклатура может немного отличаться в зависимости от производителя (например, Schneider Electric TeSys D, TOSUNlux, CNC Electric).

• Номинальная реактивная мощность: $30\text{ кВАр}$ при напряжении $400\text{ В}$ и частоте $50\text{ Гц}$. Это означает, что контактор способен коммутировать конденсаторные батареи с такой мощностью.

• Номинальное рабочее напряжение (цепи питания): $400\text{ В}$ $AC$ $50/60\text{ Гц}$. Может работать до $690\text{ В}AC$ для других значений реактивной мощности.

• Номинальный ток контактора (рабочий ток): Обычно около $65\text{ А}$ (для модели D6511). Однако, для конденсаторных контакторов важно учитывать не только номинальный ток, но и способность выдерживать пусковые токи.

• Количество полюсов: 3 основных полюса ($3НО$) для коммутации трехфазной нагрузки.

• Дополнительные контакты: Как правило, 1 нормально открытый ($НО$) и 2 нормально закрытых ($НЗ$) мгновенного действия. Эти контакты используются для цепей управления, сигнализации и блокировок. В некоторых случаях, могут быть 1НО+1НЗ.

Особенности и преимущества (специфичные для конденсаторных контакторов):

• Резисторы ограничения тока: Важной особенностью конденсаторных контакторов является наличие встроенных демпфирующих резисторов, расположенных перед основными контактами. Эти резисторы подключаются к цепи непосредственно перед замыканием основных контактов и служат для ограничения больших пусковых токов, возникающих при подключении незаряженных конденсаторов. После ограничения пускового тока, резисторы шунтируются основными контактами, которые замыкаются с небольшой задержкой. Это значительно снижает износ контактов и продлевает срок службы как контактора, так и конденсаторов.

• Повышенная износостойкость: Контакторы для компенсации реактивной мощности разработаны для частых коммутаций (высокая коммутационная износостойкость), что характерно для динамических систем компенсации реактивной мощности.

• Надежность: Конструкция обеспечивает высокую надежность и долговечность работы, даже при частых включениях/отключениях.

• Катушка управления: Напряжение катушки управления может быть различным, например, $220\text{ В}$, $230\text{ В}$, $380\text{ В}$ $AC$ $50/60\text{ Гц}$ или другие варианты, в зависимости от конкретной модели и требований системы управления.

• Монтаж: Обычно предусматривается монтаж на $DIN$-рейку или винтовое крепление.

• Соответствие стандартам: Соответствуют международным стандартам, таким как IEC 60947-4-1 (для низковольтных коммутационных аппаратов) и IEC 60831 (для шунтирующих конденсаторов).

Применение:

• Системы компенсации реактивной мощности: Основное применение – это автоматические установки компенсации реактивной мощности (УКРМ), где они используются для пошагового подключения и отключения конденсаторных батарей в зависимости от уровня реактивной мощности в сети.

• Промышленные и коммерческие объекты: Применяются на предприятиях, в зданиях, где требуется повышение коэффициента мощности и снижение потерь энергии.

Конструкция:

• 3 основных нормально открытых контакта.

• Вспомогательные контакты (например, 1НО+2НЗ) для сигнализации состояния и блокировок.

• Блок резисторов для ограничения пускового тока.

• Электромагнитная катушка для управления контактором.

• Корпус из негорючего материала.

При выборе конденсаторного контактора важно учитывать не только номинальную мощность, но и напряжение катушки управления, а также совместимость с существующей системой управления.
