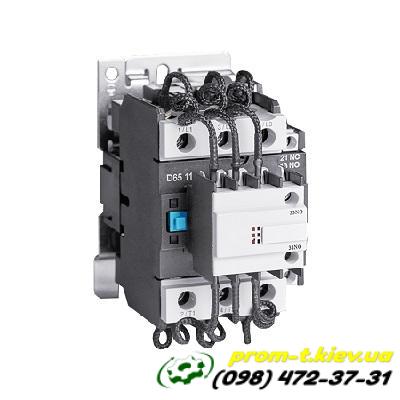

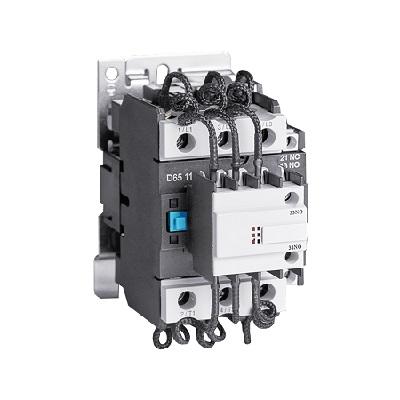

Контактор конденсаторный TSC-D8011 400В 40кВАр

Контактор конденсаторный TSC-D8011 400В 40кВАр является специализированным электромагнитным контактором, предназначенным для коммутации конденсаторов в установках компенсации реактивной мощности (УКРМ). Его основная функция — эффективно включать и отключать конденсаторные батареи, обеспечивая при этом защиту от высоких пусковых токов, которые возникают при подключении конденсаторов к сети.

Назначение:

• Коммутация конденсаторов: Контактор TSC-D8011 специально разработан для включения и отключения синусоидальных конденсаторов в системах компенсации коэффициента мощности.

• Ограничение пускового тока: Основная особенность конденсаторных контакторов, включая TSC-D8011, заключается в наличии встроенного "демпфера" (передконтакта) с резисторами. При включении контактора, этот демпфер замыкается раньше основных силовых контактов. Резисторы в демпфере ограничивают высокий пусковой ток, который может достигать 100-200-кратного значения от номинального тока конденсатора, тем самым защищая как сам контактор, так и конденсаторы, и другое оборудование от повреждений.

• Увеличение срока службы: Ограничение пускового тока значительно увеличивает ресурс контактора и конденсаторов, снижая износ контактов и предотвращая преждевременный выход оборудования из строя.

Основные характеристики (для модели TSC-D8011 400В 40кВАр):

• Модель: TSC-D8011.

• Номинальное управляемое реактивное мощность: 40 кВАр (при напряжении 400В). Это означает, что он способен коммутировать конденсаторные батареи с реактивной мощностью до 40 кВАр при номинальном напряжении 400В.

• Номинальное рабочее напряжение (AC3): 380-440 В.

• Катушка управления: Доступны различные варианты напряжений для катушки управления (например, 12, 24, 36, 42, 110, 230, 400 В). Для модели TSC-D8011 400В 40кВАр часто используется катушка 220В AC 50/60Гц.

• Номинальное напряжение изоляции: 690 В.

• Номинальное импульсное напряжение: 8000 В (8 кВ).

• Номинальный рабочий ток (для силовой цепи): 80 А (может отличаться в зависимости от конкретной модификации и производителя, но для D80 часто указывается 80А).

• Количество полюсов: Обычно 3 полюса для трехфазных систем.

• Вспомогательные контакты: Часто имеет 1NO (нормально открытый) и 2NC (нормально закрытых) мгновенных вспомогательных контакта.

• Коммутационная способность (АС3): 0.6 млн циклов (для данной мощности).

• Механическая износостойкость: 6 млн циклов.

• Степень защиты IP: IP20 (защита от твердых частиц размером более 12,5 мм, не защищен от воды).

• Температура окружающей среды: От -5 до 60 °C (для работы) и от -60 до 80 °C (для хранения).

• Высота эксплуатации: 0-3000 м.

• Габариты (примерные): Высота 166 мм, ширина 55 мм, глубина 156 мм.

• Вес: Около 1.3 кг.

• Монтаж: Монтаж на DIN-рейку или винтовое крепление.

• Соответствие стандартам: Соответствует международным стандартам, таким как IEC, UL, CSA, и стандарту для шунтирующих конденсаторов IEC 60831.

Принцип работы (с демпфером):

1. Включение: При подаче напряжения на катушку контактора, сначала замыкаются специальные вспомогательные контакты с последовательно включенными резисторами (демпфер).

2. Ограничение тока: Через эти резисторы проходит основной ток, заряжая конденсаторы, при этом пусковой ток значительно ограничивается.

3. Полное замыкание: Через несколько миллисекунд (после того, как резисторы выполнили свою функцию и конденсаторы зарядились), замыкаются основные силовые контакты, шунтируя резисторы и обеспечивая прямое подключение конденсаторов к сети.

4. Отключение: При снятии напряжения с катушки контактора, все контакты размыкаются, отключая конденсаторы от сети.

Применение: Конденсаторные контакторы TSC-D8011 400В 40кВАр широко используются в:

• Установках компенсации реактивной мощности (УКРМ): Это их основное применение, где они обеспечивают автоматическое или ручное подключение/отключение ступеней конденсаторных батарей для улучшения коэффициента мощности в промышленных и коммерческих электросетях.

• Промышленных предприятиях, офисных зданиях, торговых центрах: Везде, где требуется компенсация реактивной мощности для снижения потерь энергии и штрафов от энергоснабжающих организаций.

• Системах электроснабжения с большими индуктивными нагрузками: Например, с электродвигателями, трансформаторами, индукционными печами и т.д., которые потребляют реактивную мощность.

Использование такого контактора позволяет продлить срок службы оборудования, снизить эксплуатационные расходы и улучшить качество электроэнергии.
