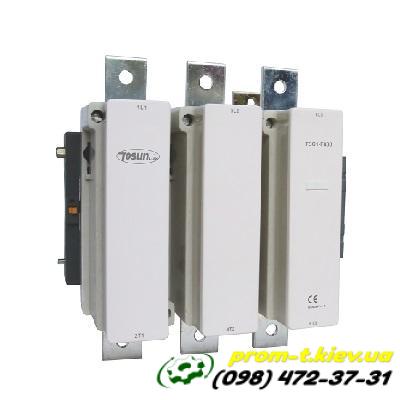

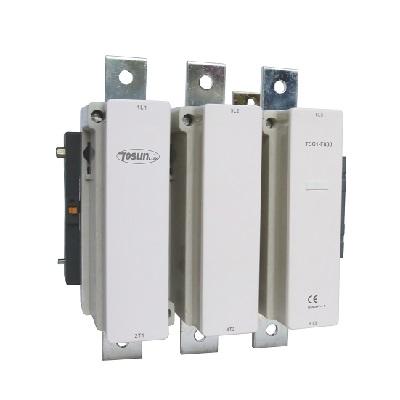

Контактор TSC1-F500 3P+NO 500А

Общее описание:

Контактор TSC1-F500 3P+NO 500А является мощным электромагнитным устройством, предназначенным для дистанционного управления электрическими цепями переменного тока. Он используется для включения и выключения (коммутации) силовых нагрузок, таких как электродвигатели, нагревательные элементы и другие потребители с высоким током. Буква "F" в названии серии TSC1-F указывает на принадлежность к классу высокомощных контакторов, способных работать с токами до 800А и даже 1600А (для цепей распределения).

Основные характеристики:

• Количество полюсов: 3P (3 главных силовых контакта). Это означает, что он предназначен для коммутации трехфазных электрических цепей.

• Дополнительные контакты: +NO (1 нормально открытый вспомогательный контакт). Этот контакт используется для цепей управления, сигнализации или блокировки и замыкается при срабатывании контактора.

• Номинальный ток (AC-3): 500 А. Это максимальный ток, который контактор может безопасно коммутировать при работе с индуктивными нагрузками, такими как электродвигатели (согласно категории применения AC-3).

• Номинальный рабочий ток (AC-1): Вероятно, выше 500 А (для неиндуктивных или слабоиндуктивных нагрузок, таких как нагревательные элементы или освещение). Для аналогичных контакторов серии TSC1-F номинальный ток AC-1 может быть значительно выше номинального тока AC-3. Например, для TSC1-F500 он может достигать 800-1600А.

• Номинальное рабочее напряжение: До 1000 В переменного тока (AC 50/60 Гц). Обычно используется для работы в сетях 380В, 400В, 660В, 690В.

• Частота рабочего тока: 50/60 Гц.

• Номинальное напряжение катушки управления: Может варьироваться, но часто встречаются варианты на 380В AC. Необходимо уточнять конкретное напряжение катушки для заказа.

• Износостойкость:

  • Механическая износостойкость: Высокая, измеряется в миллионах циклов (например, 800 000 циклов).

  • Электрическая износостойкость: Высокая, измеряется в десятках или сотнях тысяч циклов при номинальной нагрузке (например, 60 000 - 150 000 циклов для AC-3).

• Соответствие стандартам: Продукты этой серии обычно соответствуют международным стандартам, таким как IEC60947-4 (низковольтные комплектные устройства распределения и управления).

Применение:

Контакторы TSC1-F500 3P+NO 500А широко применяются в следующих областях:

• Управление электродвигателями: Для частого пуска, останова и реверсирования мощных асинхронных двигателей в промышленности, на производстве, в насосных станциях, вентиляционных системах и т.д.

• Коммутация распределительных цепей: Для включения/выключения мощных распределительных цепей с номинальным током до 1600 А (в зависимости от модели и категории применения).

• Промышленная автоматизация: В составе систем автоматического управления технологическими процессами.

• Энергетика: Для коммутации нагрузок в электроустановках.

Дополнительные возможности (могут быть расширены):

• Совместимость с дополнительными блоками: Могут быть комбинированы с дополнительными контактными блоками, таймерами задержки, устройствами механической блокировки для создания более сложных схем управления (например, реверсивные пускатели, схемы "звезда-треугольник").

• Комбинация с тепловыми реле: В сочетании с тепловыми реле образуют электромагнитные пускатели, обеспечивающие защиту двигателя от перегрузок.
