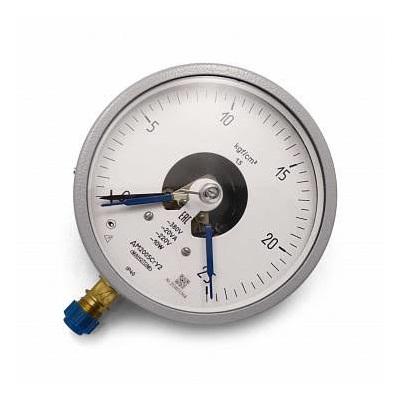

Манометр ДМ2005Сг

Манометр сигнализирующий ДМ2005Сг — это надёжный электроконтактный (сигнализирующий) прибор с диаметром корпуса 160 мм, предназначенный для измерения избыточного давления неагрессивных некристаллизующихся сред (газов, жидкостей, пара) и одновременного управления внешними электрическими цепями. Прибор является современным аналогом классических ЭКМ-1У / ЭКМ-2У.

Назначение

• Измерение избыточного давления в диапазоне от 0 до 1600 кгс/см² (160 МПа)
• Сигнализация (замыкание/размыкание контактов) при достижении заданных предельных значений давления (min и max)
• Управление внешними цепями: насосами, клапанами, сигнализацией, автоматикой

Основные технические характеристики

• Диаметр корпуса: 160 мм
• Класс точности: 1,5 (по заказу возможен 1,0)
• Степень защиты: IP54 (базовая для большинства исполнений, иногда IP40/IP53)
• Климатическое исполнение: У2, Т2 (температура окружающей среды от –50 °C до +60 °C)
• Расположение штуцера: радиальное (сзади)
• Присоединительная резьба (базовая): М20×1,5-8g Возможны варианты: G1/2-B, K1/2 (для высоких давлений до 600 кгс/см²)
• Материалы:
  • Корпус: нержавеющая сталь
  • Трубчатая пружина: медный сплав или железоникелевый сплав
  • Штуцер/держатель: медный сплав или сталь
  • Стекло: силикатное или безопасное (триплекс)
• Масса: не более 1,6 кг
• Межповерочный интервал: 2 года
• Гарантия: 3 года
• Средний срок службы: не менее 10 лет

Диапазоны измерения (ДМ2005Сг)

Сигнализирующее устройство (электроконтактная группа)

• Тип: прямого действия, скользящие контакты (по ГОСТ 2405-88)
• Базовое исполнение — V (оба указателя синие, левый — размыкающий min, правый — замыкающий max)
• Другие варианты: III, IV, VI (цвет указателей синий/красный в разных комбинациях)
• Опция: магнитное поджатие контактов (увеличивает коммутируемую мощность)
• Коммутируемые параметры (без магнитного поджатия / с магнитным):
  • ~220–380 В, до 20–50 В·А
  • =220 В, до 10–30 Вт
  • Ток 0,01–1 А
• Погрешность срабатывания: ±2,5…±4 % от диапазона (в зависимости от класса и типа контактов)

Дополнительные опции (по заказу)

• Исполнение для кислорода (обезжиривание + специальные материалы)
• Демпфер (для пульсирующих сред, обязателен от 10 МПа и выше)
• Безопасное стекло
• Технологическая черта на шкале
• Задний фланец
• Боковой / задний кабельный ввод
• Пломбировка, табличка из нержавейки, заводской номер
• Экспортное исполнение
• Первичная поверка ЦСМ

Пример полного обозначения

ДМ2005Сг-У2-10 МПа-кл.1,5-IP54-бок.разъём-VI-МП-Обезж.-Д-М20×1,5

(манометр ДМ2005Сг, климат У2, 0–10 МПа, класс 1,5, IP54, боковой разъём, группа VI, магнитное поджатие, обезжирен для кислорода, с демпфером, резьба М20×1,5)

Прибор широко применяется в котельных, насосных станциях, компрессорных, системах водоснабжения, нефтехимии, энергетике.
