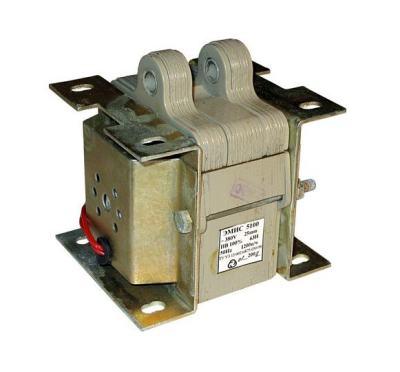

Электромагнит ЭМИС-2100

Электромагнит ЭМИС-2100 — это промышленное электротехническое устройство, предназначенное для дистанционного управления различными механизмами, такими как гидравлические и пневматические системы, тормоза, задвижки и клапаны. Он является аналогом и заменой более старой серии магнитов МИС.



Технические характеристики и особенности



• Принцип действия: ЭМИС-2100 имеет тянущее исполнение. Это означает, что при подаче напряжения на катушку, подвижный якорь втягивается внутрь сердечника, создавая тяговое усилие.

• Питание: Работает от однофазной сети переменного тока с частотой 50 или 60 Гц. Стандартные номинальные напряжения: 110 В, 127 В, 220 В, 380 В.

• Режим работы: Может работать в режимах продолжительного включения (ПВ) 100% или 40%. Это указывает на соотношение времени нахождения под напряжением к общему циклу работы. Например, ПВ 100% означает, что электромагнит может работать непрерывно, а ПВ 40% — что он может быть включен не более 40% от общего времени цикла.

• Конструкция: Имеет габарит 2 (размер магнитопровода) и степень защиты IP20, что означает отсутствие защиты от влаги и ограниченную защиту от проникновения твердых частиц. Электромагнит рассчитан на вертикальное рабочее положение.

• Основные параметры:

  • Номинальный ход якоря: 20 мм.

  • Номинальное тяговое усилие: 25 Н.

  • Допустимое число циклов в час: 1200.



Расшифровка маркировки



• ЭМИС — серия электромагнита.

• 2 — габарит (размер магнитопровода).

• 1 — исполнение по способу воздействия (тяга).

• 0 — режим работы (ПВ 100% или 40%).

• У3 (в полной маркировке) — климатическое исполнение и категория размещения по ГОСТ 15150. Это означает, что электромагнит предназначен для умеренного климата и может эксплуатироваться в закрытых помещениях с естественной вентиляцией.



Области применения



Электромагниты серии ЭМИС широко используются в различных отраслях промышленности, включая:

• Машиностроение: для управления исполнительными механизмами станков и оборудования.

• Энергетика: для управления тормозными системами в подъемных механизмах и кранах.

• Промышленная автоматизация: для дистанционного управления клапанами и задвижками.
