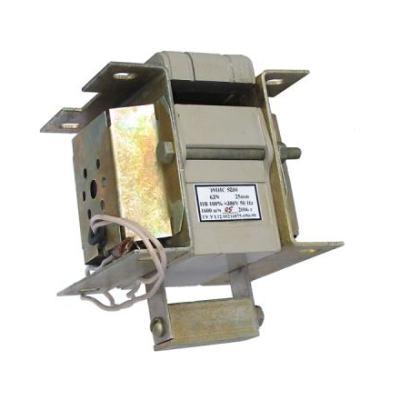

Электромагнит ЭМИС-2200

Электромагнит ЭМИС-2200 — это устройство, предназначенное для дистанционного управления исполнительными механизмами в гидравлических и пневматических системах, станках, тормозных системах, а также в бытовых и промышленных механизмах. Он работает от сети переменного тока.

---



Устройство и принцип работы ⚙️



Электромагнит ЭМИС-2200 относится к классу толкающих электромагнитов, что означает, что его якорь притягивается к ярму (неподвижной части), совершая толкающее движение.

Основные компоненты:

• Ярмо — неподвижная часть, выполненная из электротехнической стали.

• Катушка возбуждения — обмотка из медного провода, которая при подаче на нее переменного тока создает магнитное поле.

• Якорь — подвижная часть, которая под действием магнитного поля перемещается, совершая толкающее действие на механизм.

Принцип работы основан на явлении электромагнетизма. Когда переменный ток проходит через катушку, создается переменное магнитное поле, которое притягивает якорь к ярму. Это движение якоря используется для приведения в действие внешнего механизма.

---



Технические характеристики



• Назначение: толкающий.

• Номинальное напряжение: 110, 127, 220, 380 В (переменного тока, 50 Гц).

• Номинальное тяговое усилие: не менее 25 Н.

• Номинальный ход якоря: 20 мм.

• Режимы работы:

  • ПВ 100% (продолжительный)

  • ПВ 40% (повторно-кратковременный)

• Допустимое число включений: до 2400 в час.

• Время срабатывания: не более 70 мс.

• Степень защиты: IP20 (защита от твердых частиц диаметром более 12,5 мм, без защиты от влаги).

• Климатическое исполнение: У3 (умеренный климат) или УХЛ4 (умеренно-холодный).

• Температурный диапазон: от -45°С до +40°С (для У3) и от +1°С до +35°С (для УХЛ4).
