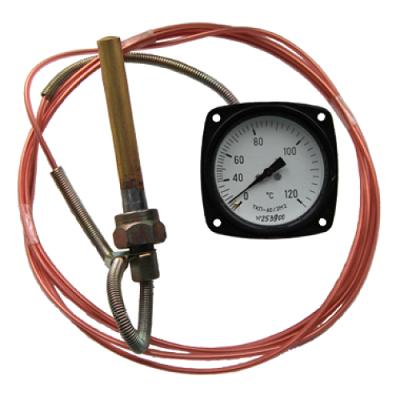

Термометр ТКП-60/3М

Основные характеристики и особенности:

• Тип: Манометрический, конденсационный.
• Принцип действия: Основан на зависимости давления насыщенных паров заполняющего термосистему вещества от температуры.
• Измеряемая среда: Жидкости, пары, газы, неагрессивные к материалу термобаллона (нержавеющая сталь 12Х18Н10Т).
• Диапазоны измерений: Различные в зависимости от модификации: -25…+75 °C, 0…+120 °C, -20…+35 °C, 0…+50 °C, +50…+150 °C, +100…+200 °C, +100…+250 °C, +200…+300 °C. Наиболее распространенный – 0…+120 °C.
• Заполнитель термосистемы: Конденсат.
• Класс точности: 1, 1.5 или 2.5. Класс точности устанавливается для последних двух третей температурной шкалы, а на первой трети шкалы – не ниже последующего класса точности. На первой шестой части ¹ шкалы класс точности не регламентируется.
• Длина соединительного капилляра: От 1,6 до 25 метров (обеспечивает дистанционное измерение).
• Длина погружения термобаллона: 100 мм (при длине капилляра до 12 м) или 125 мм (при длине капилляра 16 и 25 м).
• Материал термобаллона: Нержавеющая сталь 12Х18Н10Т.
• Диаметр корпуса: 60 мм.
• Присоединительная резьба: М18×1,5.
• Тип соединения с технологическими трубопроводами и аппаратами: Соединение 6-18 по ГОСТ 26331-84.
• Давление измеряемой среды: Не более 6,3 МПа (64 кгс/см²).
• Температура окружающего воздуха: От -60 до +60 °C.
• Климатическое исполнение: В4.
• Относительная влажность воздуха: До 98% при температуре +35 °C.
• Степень защиты от воздействия воды и пыли: IP53.
• Виброустойчивость: Группа N2 (выдерживает вибрацию в диапазоне 5-700 Гц при ускорении 19,6 м/сек²).
• Масса: Не более 1,5 кг.
• Средняя наработка на отказ: 1,5·10⁵ часов (для класса точности 2,5).
• Полный средний срок службы: 12 лет.

Применение:

Термометры ТКП-60/3М широко используются в различных отраслях промышленности, где требуется измерение температуры в условиях вибрации, например:

• Судостроение.
• Дизельные установки.
• Транспорт.
• Энергетика.
• Машиностроение.

Преимущества:

• Виброустойчивость.
• Надежность и долговечность.
• Возможность дистанционного измерения.
• Широкий диапазон измерений.
• Различные варианты исполнения по диапазону температур и длине капилляра.

Как выбрать:

При выборе термометра ТКП-60/3М необходимо учитывать следующие параметры:

• Диапазон измеряемых температур: Определите минимальную и максимальную температуру, которую необходимо измерять.
• Длина капилляра: Выберите длину, достаточную для соединения термобаллона с местом установки показывающего прибора.
• Длина и диаметр термобаллона: Зависят от условий эксплуатации и глубины погружения в измеряемую среду.
• Материал термобаллона: Выбирайте материал, устойчивый к воздействию измеряемой среды.
• Необходимость сигнализации: Если требуется автоматическое управление внешними цепями, выбирайте модель с сигнализирующим устройством.
• Условия эксплуатации: Учитывайте температуру окружающей среды, влажность, наличие вибрации и другие факторы.

Важные моменты:

• При заказе необходимо указывать диапазон измерений и длину капилляра.
• Термометр ТКП-60/3М соответствует ТУ 311-00225621.166-96.
• Имеет Свидетельство об утверждении типа средств измерений и Декларацию о соответствии.
