Автоматический выключатель ABB, Автоматические выключатели для защиты от перегрузок и короткого замыкания электрической цепи
Основные характеристики и классификация
Автоматические выключатели ABB можно разделить на несколько основных категорий по их характеристикам и назначению:
1. По принципу действия:
-
Тепловой расцепитель: Защищает от длительных перегрузок. Работает на основе биметаллической пластины, которая при нагреве от проходящего тока изгибается и размыкает контакты. Срабатывание происходит с задержкой, зависящей от величины тока.
-
Электромагнитный расцепитель: Обеспечивает мгновенную защиту от короткого замыкания. Представляет собой катушку, которая при резком скачке тока создает сильное магнитное поле, приводящее к размыканию контактов.
-
Большинство современных автоматических выключателей ABB объединяют в себе оба механизма для комплексной защиты.
2. По количеству полюсов:
-

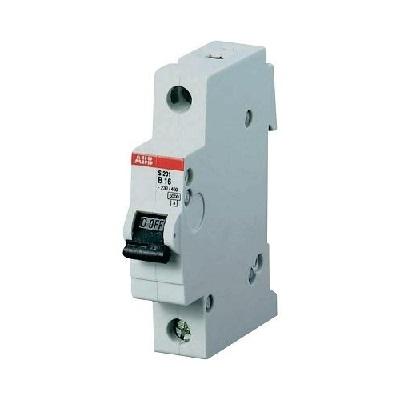

Однополюсные: Для защиты одной фазы.
-

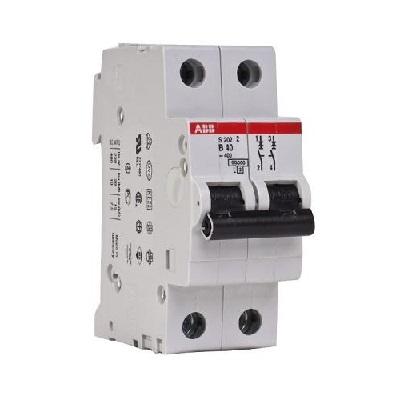

Двухполюсные: Для защиты фазы и нейтрали.
-
Трехполюсные: Для защиты трех фаз.
-
Четырехполюсные: Для защиты трех фаз и нейтрали.
3. По время-токовой характеристике (кривой отключения): Эта характеристика определяет, при каком превышении номинального тока произойдет мгновенное срабатывание электромагнитного расцепителя. Наиболее распространенные типы:
-
Тип B: Срабатывает при токе, превышающем номинальный в 3-5 раз. Применяется для защиты линий освещения и протяженных линий с небольшими пусковыми токами.
-
Тип C: Самый универсальный и распространенный. Срабатывает при токе, превышающем номинальный в 5-10 раз. Используется для защиты розеточных групп и оборудования со средними пусковыми токами.
-
Тип D: Срабатывает при токе, превышающем номинальный в 10-20 раз. Применяется для защиты оборудования с большими пусковыми токами, например, электродвигателей.
4. По отключающей способности: Этот параметр указывает максимальный ток короткого замыкания, который выключатель может отключить без повреждения. Указывается в килоамперах (кА). Для бытового применения обычно достаточно 4.5 кА или 6 кА, в то время как для промышленных объектов могут использоваться выключатели с более высокими значениями, например, 10 кА и выше.
