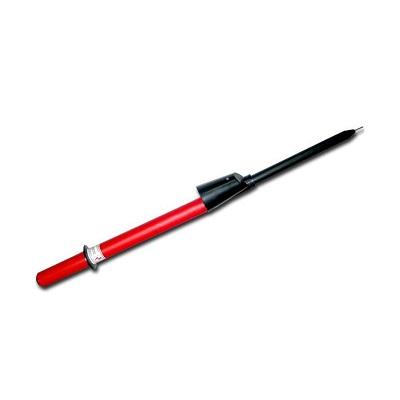

Указатель высокого напряжения УВН-80-2М/1

Указатель высокого напряжения УВН-80-2М/1 – это средство индивидуальной защиты, предназначенное для проверки наличия или отсутствия напряжения в электроустановках переменного тока напряжением от 6 до 10 кВ (иногда указывается диапазон от 2.2 кВ до 10 кВ) промышленной частоты (50 или 60 Гц). Он используется электротехническим персоналом перед началом работ для обеспечения безопасности и предотвращения поражения электрическим током.

Расшифровка обозначения:

• УВН — Указатель Высокого Напряжения.
• 80 — условное обозначение, возможно, связанное с конструктивными особенностями или серией.
• 2М — модификация указателя (буква "М" обычно означает "модернизированный").
• /1 — указывает на наличие только световой индикации (отсутствие звуковой).

Принцип действия:

Указатель УВН-80-2М/1 работает по принципу регистрации электрического поля, создаваемого находящимися под напряжением токоведущими частями. При приближении рабочей части указателя к источнику напряжения, в нем возникает электрический сигнал, который преобразуется в световую индикацию (загорание светодиодов). Важно отметить, что указатель не требует непосредственного контакта с токоведущими частями.

Конструкция:

Указатель состоит из следующих основных частей:

• Рабочая часть (головка): Содержит элементы, реагирующие на электрическое поле (емкостные датчики).
• Изолирующая часть (штанга): Изготовлена из диэлектрического материала (стеклопластик, эпоксидные смолы и др.) и обеспечивает надежную изоляцию оператора от высокого напряжения. Длина изолирующей части критически важна для безопасности и определяется номинальным напряжением указателя.
• Рукоятка: Служит для удержания указателя и обеспечения удобства работы.
• Индикаторная часть: Содержит световые элементы (светодиоды), сигнализирующие о наличии напряжения. Звуковая индикация отсутствует.

Технические характеристики (обобщенные, могут незначительно отличаться в зависимости от производителя. Для точных данных всегда обращайтесь к документации производителя):

• Диапазон контролируемого напряжения: от 6 до 10 кВ переменного тока частотой 50 или 60 Гц (иногда указывается от 2.2 до 10 кВ).
• Индикация: световая (яркие светодиоды). Звуковая индикация отсутствует.
• Длина изолирующей части: обычно около 350-400 мм.
• Длина рукоятки: обычно около 150-200 мм.
• Общая длина: обычно около 600-650 мм.
• Масса: обычно не более 0,5 кг.
• Диапазон рабочих температур: от -30°С до +45°С (уточняйте по документации).
• Относительная влажность воздуха: до 98% при температуре +25°С.

Порядок работы:

1. Перед каждым применением необходимо убедиться в целостности указателя, отсутствии трещин, сколов и других повреждений изоляции. Особое внимание уделяется состоянию изолирующей части.
2. Обязательно проверить работоспособность указателя перед каждым применением с помощью специального устройства проверки (тестера) или на заведомо исправной электроустановке низкого напряжения (220 В), соблюдая все меры предосторожности и используя диэлектрические перчатки!
3. Приблизить рабочую часть указателя к контролируемому участку электроустановки на расстояние, указанное в инструкции по эксплуатации. Не касаться токоведущих частей!
4. При наличии напряжения загорятся светодиоды.

Меры безопасности:

• Работа с указателем УВН-80-2М/1 должна производиться только квалифицированным электротехническим персоналом, имеющим соответствующую группу по электробезопасности (не ниже III).
• Категорически не допускается использование указателя с поврежденной изоляцией.
• Необходимо строго соблюдать безопасное расстояние до токоведущих частей, которое указано в инструкции по эксплуатации.
• Перед началом работ необходимо убедиться в отсутствии напряжения на всех фазах проверяемого участка. Проверять необходимо все фазы.
• Обязательно использовать соответствующие средства индивидуальной защиты (СИЗ), такие как диэлектрические перчатки, боты, коврики.
• Не использовать указатель в условиях повышенной влажности, дождя или тумана.

Область применения:

Указатель УВН-80-2М/1 используется для проверки наличия напряжения в электроустановках напряжением до 10 кВ, таких как:

• Распределительные устройства 6-10 кВ.
• Комплектные трансформаторные подстанции (КТП) 6-10 кВ.
• Воздушные и кабельные линии электропередачи 6-10 кВ.

Отличия от других модификаций:

Существуют и другие модификации указателей серии УВН-80, например:

• УВН-80-2М/1 ТФ: Отличается наличием трубки для фазировки, позволяющей определять разность фаз между двумя цепями.
• Модификации со звуковой индикацией (отсутствует в УВН-80-2М/1).
