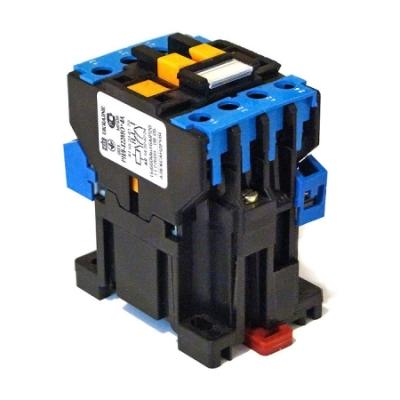

Реле РПЛ-131 — это промежуточное электромагнитное реле, предназначенное для коммутации электрических цепей постоянного и переменного тока. Оно широко используется в различных промышленных и бытовых устройствах, таких как:
Схемы управления электроприводами: Для управления пуском, остановкой и реверсом электродвигателей.
Системы автоматизации: Для управления различными исполнительными механизмами.
Электрощитовое оборудование: Для коммутации цепей освещения, сигнализации и других.
Промышленная автоматика: для расширения количества контактов, или для гальванической развязки.
Основные характеристики реле РПЛ-131:
Тип реле: Промежуточное электромагнитное.
Номинальное напряжение катушки управления:
Может варьироваться в зависимости от исполнения: 24 В, 36 В, 110 В, 220 В, 380 В переменного тока (AC) или постоянного тока (DC).
Номинальный ток контактов: 16 А.
Количество контактов: Обычно 2 переключающих контакта (2НО+2НЗ). Возможны исполнения с 4 контактными группами.
Степень защиты: IP20.
Способ крепления: На DIN-рейку или винтами.
Габаритные размеры: Зависят от исполнения.
Масса: Около 0,32 кг.
Особенности реле РПЛ-131М:
Надежная конструкция.
Высокая коммутационная способность.
Широкий диапазон напряжений катушки управления.
Простота монтажа.
Возможность установки дополнительных приставок контактов ПКЛ, ПКБ и приставок выдержки времени ПВЛ.
Возможность использования в системах управления с применением микропроцессорной техники (при использовании фильтров подавления электромагнитных помех ОПН).
Важные моменты:
При выборе реле необходимо учитывать номинальное напряжение катушки управления, номинальный ток контактов и количество необходимых контактов.
Монтаж и подключение реле должны выполняться квалифицированным персоналом в соответствии с требованиями электробезопасности.
