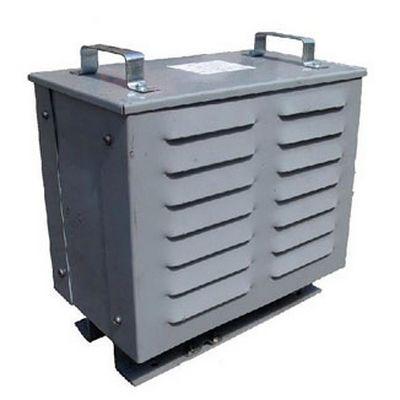

Трансформатор ТСЗИ-4,0 УХЛ2 — это трехфазный сухой понижающий трансформатор защищенного исполнения с естественным воздушным охлаждением, предназначенный для питания электрооборудования переменным током частотой 50 (60) Гц. Он широко используется в промышленности и строительстве для обеспечения безопасного и надежного электропитания.
Расшифровка маркировки:
ТСЗИ — Трансформатор Сухой Защищенного Исполнения. Это означает, что обмотки трансформатора не погружены в масло или другую охлаждающую жидкость, а охлаждаются воздухом. Защищенное исполнение подразумевает наличие корпуса, обеспечивающего защиту от случайного прикосновения к токоведущим частям и от попадания внутрь посторонних предметов.
4,0 — номинальная мощность в кВА (киловольт-амперах). Это максимальная мощность, которую трансформатор может передавать нагрузке.
УХЛ2 — климатическое исполнение и категория размещения по ГОСТ 15150-69. Указывает на то, что трансформатор предназначен для эксплуатации в умеренном и холодном климате (температура от -45°C до +40°C) под навесом или в помещениях с несущественными колебаниями температуры и влажности.
Основные технические характеристики:
Номинальная мощность: 4,0 кВА.
Первичное напряжение (ВН): 380/220 В (трехфазное). Это напряжение, которое подается на первичную обмотку трансформатора.
Вторичное напряжение (НН): зависит от исполнения и может быть различным. Наиболее распространенные варианты: 12, 24, 36, 40, 42, 110, 127, 220 В. Выбор вторичного напряжения зависит от типа подключаемого оборудования. Например, 36/42 В часто используются для питания переносного освещения в условиях повышенной опасности, а 220 В — для питания электроинструмента.
Схема соединения обмоток: обычно звезда-звезда (Y/Y) или треугольник-звезда (Δ/Y). Схема соединения влияет на фазовые соотношения напряжений и токов.
Степень защиты: IP20 (защита от проникновения твердых предметов диаметром более 12,5 мм) или IP22 (дополнительно защита от вертикально падающих капель воды).
Режим работы: продолжительный (S1). Трансформатор рассчитан на длительную работу под нагрузкой.
Установка: стационарная, вертикальное положение.
Области применения:
Трансформаторы ТСЗИ-4,0 широко применяются для питания:
Электроинструмента: вибраторы, виброплиты, шлифовальные машины, сварочные аппараты и др.
Систем освещения: особенно в условиях повышенной опасности поражения электрическим током, например, на строительных площадках, в шахтах, на промышленных предприятиях.
Цепей управления и автоматики: в станках, промышленных установках и других устройствах.
Других электроприборов и оборудования: требующих пониженного напряжения.
Преимущества:
Простая и надежная конструкция: обеспечивает долгий срок службы и минимальные затраты на обслуживание.
Безопасность эксплуатации: благодаря защищенному исполнению и возможности получения безопасных напряжений.
Естественное воздушное охлаждение: не требует дополнительных устройств и обслуживания.
Широкий выбор вторичных напряжений: позволяет подобрать трансформатор для различных нужд.
При выборе трансформатора ТСЗИ-4,0 необходимо учитывать:
Необходимое вторичное напряжение: для подключаемого оборудования.
Суммарную мощность нагрузки: она не должна превышать номинальную мощность трансформатора.
Условия эксплуатации: температура, влажность, запыленность.
Габаритные размеры и массу трансформатора: для выбора оптимального места установки.
Меры безопасности:
Монтаж и подключение трансформатора должны выполняться квалифицированным персоналом с соблюдением правил электробезопасности.
Не допускается эксплуатация трансформатора с поврежденной изоляцией или при наличии механических повреждений.
Необходимо обеспечить надежное заземление корпуса трансформатора.
Не допускается превышение номинальной мощности трансформатора.
Необходимо обеспечить достаточную вентиляцию для отвода тепла.
