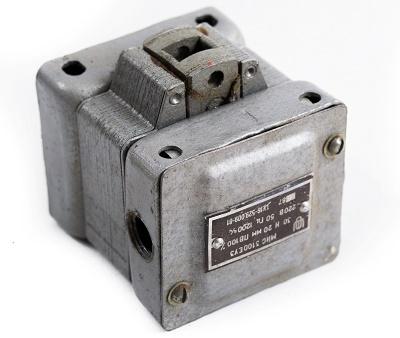

Электромагнит МИС 1100

Электромагнит МИС 1100 — это устройство, предназначенное для дистанционного управления исполнительными механизмами, главным образом, в станкостроении и других областях промышленности. Он относится к серии однофазных электромагнитов переменного тока. Основная функция этого типа электромагнита — преобразование электрической энергии в механическую работу (линейное перемещение).

---



Принцип действия и конструкция



Принцип действия МИС 1100 основан на явлении электромагнетизма. Когда на катушку электромагнита подается переменное напряжение, в ней возникает переменный магнитный поток. Этот поток притягивает подвижный якорь к неподвижному сердечнику, что приводит к линейному перемещению.

Конструктивно МИС 1100 состоит из:

• Магнитопровод: включает стационарный сердечник и подвижный якорь.

• Катушка: обмотка из медного провода, создающая магнитное поле при подаче напряжения.

• Пружина: возвращает якорь в исходное положение после снятия напряжения.

---



Технические характеристики и модификации



Электромагнит МИС 1100 имеет следующие ключевые характеристики:

• Способ воздействия: тянущее исполнение. Существует также модификация МИС 1200 с толкающим исполнением.

• Напряжение питания: работает от однофазной сети переменного тока с различным напряжением: 110, 127, 220, 230, 380 В и выше, с частотой 50 и 60 Гц.

• Режим работы: может работать в различных режимах (продолжительный, повторно-кратковременный, кратковременный), что определяется относительной продолжительностью включения (ПВ%). Для МИС 1100 существуют исполнения с ПВ 10%, 40% и 100%.

• Ход якоря: номинальный ход якоря составляет около 15 мм.

• Усилие: номинальное тяговое усилие - около 15 Н.

• Степень защиты (IP): в зависимости от исполнения, может иметь степень защиты IP20 или IP00.

• Климатическое исполнение: У, Т (умеренный и тропический климат), категория размещения 3.

Расшифровка маркировки, например, МИС 1100 У3, помогает понять его особенности:

• МИС — серия электромагнитов.

• 1 — габарит (размер магнитопровода).

• 1 — тянущее исполнение.

• 0 — режим работы (ПВ 100% или 40%).

• 0 — степень защиты (IP20).

• У3 — климатическое исполнение и категория размещения.

---



Применение



Благодаря своей надежности и простоте конструкции, электромагниты серии МИС, включая МИС 1100, широко используются в различных отраслях для:

• Управления гидро- и пневмораспределителями.

• Приведения в действие тормозных систем.

• Управления заслонками, клапанами и другими исполнительными элементами.

• Автоматизации технологических процессов в станках и оборудовании.
