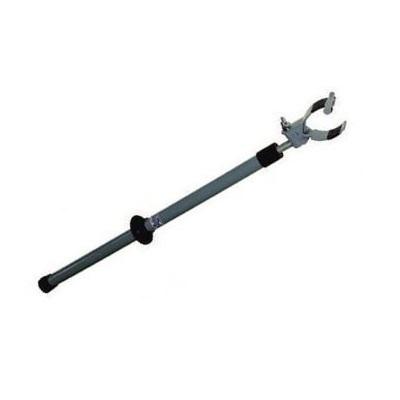

Штанга универсальная ШОУ-1, ШОУ-15, ШОУ-35

Штанги оперативные универсальные ШОУ-1, ШОУ-15 и ШОУ-35 предназначены для выполнения оперативных переключений и других работ в электроустановках. Они используются для управления разъединителями, замены трубчатых предохранителей, снятия набросов и других операций. Различия между штангами заключаются в номинальном напряжении электроустановки, для которой они предназначены, а также в их габаритных размерах и массе.

Общие характеристики штанг ШОУ:

• Конструкция: Штанга состоит из трех основных частей:
  • Рабочая часть: Предназначена для выполнения операций (захват, поворот, нажатие и т.д.). Обычно имеет специальный наконечник (палец) для работы с разъединителями или захват для предохранителей.
  • Изолирующая часть: Изготавливается из диэлектрического материала (стеклопластик, текстолит и др.) и обеспечивает изоляцию оператора от токоведущих частей.
  • Рукоятка: Служит для удержания и управления штангой.
• Материалы:
  • Изолирующая часть: стеклопластик, текстолит или другие диэлектрические материалы с высокими изоляционными свойствами.
  • Рабочая часть и рукоятка: могут быть изготовлены из металла (сталь, алюминий) или диэлектрических материалов.
• Требования: Штанги должны соответствовать требованиям ГОСТ Р 52116-2003 (Средства защиты от поражения электрическим током. Общие технические требования).

Различия между ШОУ-1, ШОУ-15 и ШОУ-35:

Основное различие между этими типами штанг – это номинальное напряжение электроустановки, для работы в которой они предназначены:

• ШОУ-1: Для электроустановок напряжением до 1 кВ.
• ШОУ-15: Для электроустановок напряжением от 2 до 15 кВ включительно.
• ШОУ-35: Для электроустановок напряжением свыше 15 до 35 кВ включительно.

В связи с этим, отличаются и их габаритные размеры (длина изолирующей части, длина рукоятки, общая длина) и масса. Чем выше напряжение, тем длиннее должна быть изолирующая часть штанги для обеспечения безопасного расстояния между оператором и токоведущими частями.

Сравнительная таблица (обобщенные данные, могут незначительно отличаться в зависимости от производителя):

Применение:

• ШОУ-1: Используется в основном в распределительных щитах, трансформаторных подстанциях низкого напряжения, на воздушных линиях напряжением до 1 кВ.
• ШОУ-15 и ШОУ-35: Используются на подстанциях и воздушных линиях среднего и высокого напряжения (до 15 и 35 кВ соответственно).

Важные моменты:

• Перед каждым применением необходимо проверять штангу на отсутствие механических повреждений и загрязнений.
• Не допускается использование штанг с поврежденной изоляцией.
• При работе со штангой необходимо использовать диэлектрические перчатки и другие средства индивидуальной защиты.
• Необходимо строго соблюдать правила техники безопасности при работе в электроустановках.
