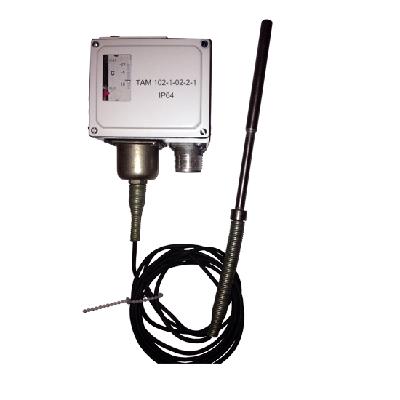

Датчик-реле температуры ТАМ-102

Датчик-реле температуры ТАМ-102 – это электромеханическое устройство, предназначенное для контроля и поддержания температуры в заданном диапазоне, а также для сигнализации о выходе температуры за установленные пределы. Аббревиатура ТАМ расшифровывается как Термо-Автоматический Механизм. Индекс 102 указывает на конкретную модель и ее характеристики в линейке датчиков-реле.

Основные функции и применение датчика-реле температуры ТАМ-102:

• Контроль и регулирование температуры: Основная функция ТАМ-102 – поддержание заданной температуры в различных системах и установках. Он используется для автоматического включения и выключения нагревательных или охладительных элементов в зависимости от текущей температуры.
• Сигнализация о выходе температуры за пределы: Датчик-реле может выдавать электрический сигнал при достижении температуры установленных пороговых значений (минимального и/или максимального). Этот сигнал может использоваться для включения сигнализации (световой, звуковой) или для аварийного отключения оборудования в случае перегрева или переохлаждения.
• Защита от перегрева и переохлаждения: Использование ТАМ-102 помогает защитить оборудование и технологические процессы от нежелательных температурных режимов, предотвращая поломки, аварии и ухудшение качества продукции.
• Применение в различных областях:
  • Системы отопления и горячего водоснабжения: Для регулирования температуры теплоносителя в котлах, бойлерах, системах отопления помещений.
  • Холодильное оборудование: Для поддержания заданной температуры в холодильных установках, морозильных камерах, витринах.
  • Системы вентиляции и кондиционирования: Для контроля температуры воздуха в системах приточной и вытяжной вентиляции, кондиционерах.
  • Технологическое оборудование: В различных промышленных процессах, где требуется точный контроль температуры (например, в термостатах, печах, сушильных шкафах, реакторах).
  • Сельское хозяйство: В инкубаторах, теплицах, системах обогрева животноводческих помещений.
  • Бытовые приборы: В водонагревателях, электрокотлах, тепловентиляторах и других устройствах, где необходим контроль температуры.

Технические характеристики датчика-реле температуры ТАМ-102 (могут варьироваться в зависимости от модификации и производителя, рекомендуется уточнять по паспорту конкретного изделия):

• Тип датчика: Биметаллический термочувствительный элемент.
• Принцип действия: Механический, основанный на деформации биметаллической пластины при изменении температуры.
• Диапазон регулируемых температур: Зависит от модели ТАМ-102. Существуют различные модификации, охватывающие разные диапазоны температур, например:
  • от -10°C до +50°C
  • от 0°C до +120°C
  • от +20°C до +150°C
  • от +50°C до +300°C
  • и другие диапазоны. Важно уточнять диапазон конкретной модели при заказе!
• Точность срабатывания (гистерезис, дифференциал): Обычно составляет ±2...±5°C (также может зависеть от модели и настройки). Гистерезис – это разница между температурой включения и температурой выключения реле. Наличие гистерезиса предотвращает частое переключение реле и обеспечивает стабильность работы системы.
• Коммутируемая мощность (ток и напряжение контактов): Зависит от исполнения контактов реле. Обычно указывается для активной и индуктивной нагрузки. Может быть, например:
  • 220В, 6А (активная нагрузка)
  • 220В, 2.5А (индуктивная нагрузка)
  • или другие значения. Важно выбирать реле с учетом мощности подключаемой нагрузки!
• Тип контактов: Обычно перекидной контакт (SPDT - Single Pole Double Throw). Это означает, что реле имеет один общий контакт, один нормально замкнутый (НЗ) и один нормально разомкнутый (НО) контакт. В зависимости от схемы подключения, можно использовать либо НО, либо НЗ контакт для управления цепями.
• Напряжение питания: Не требуется. ТАМ-102 является пассивным устройством, не требующим внешнего питания для работы основной функции контроля температуры. Питание может потребоваться только для индикации (если она предусмотрена в конкретной модели).
• Степень защиты корпуса: Обычно IP40 или выше (защита от пыли и твердых частиц, но не от воды). Существуют исполнения с повышенной степенью защиты для работы в более жестких условиях.
• Диапазон рабочих температур окружающей среды: Обычно от -40°C до +70°C (может варьироваться).
• Присоединение: Резьбовое (различные размеры резьбы, например, М12х1.5, М20х1.5, G1/2" и т.д.) или фланцевое. Выбор типа присоединения зависит от способа установки датчика на контролируемом объекте.
• Материал корпуса и чувствительного элемента: Обычно сталь, латунь, медь (может варьироваться в зависимости от модели и условий эксплуатации).
• Способ настройки уставки температуры: Механический, с помощью регулировочного винта или поворотной ручки на корпусе реле. Настройка обычно производится по шкале с градуировкой.
• Габаритные размеры и вес: Зависят от модели и исполнения, но обычно компактные и легкие.

Устройство и принцип работы датчика-реле температуры ТАМ-102 (упрощенно):

1. Чувствительный элемент: Основным элементом является биметаллическая пластина. Она состоит из двух металлических пластин с разными коэффициентами теплового расширения, соединенных вместе.
2. Деформация при изменении температуры: При изменении температуры биметаллическая пластина изгибается. Более "чувствительный" металл расширяется или сжимается сильнее, чем другой, что приводит к изгибу пластины.
3. Механическая передача усилия: Изгиб биметаллической пластины через механическую систему (рычаги, толкатели) передается на микропереключатель (контактную группу).
4. Коммутация электрической цепи: При достижении заданной температуры (уставки), деформация биметаллической пластины становится достаточной для того, чтобы переключить контакты микропереключателя. В зависимости от настройки и схемы подключения, контакты могут замкнуться или разомкнуться, включая или выключая подключенную электрическую цепь (нагреватель, охладитель, сигнализацию и т.д.).
5. Гистерезис (дифференциал): Конструкция механизма обеспечивает гистерезис. Это означает, что температура выключения реле немного отличается от температуры включения. Это необходимо для предотвращения "дребезга" контактов и частых переключений вблизи уставки температуры.

Подключение и настройка датчика-реле температуры ТАМ-102:

• Механический монтаж:
  • Датчик-реле устанавливается в контролируемую среду таким образом, чтобы его чувствительный элемент (резьбовая часть или фланец) находился в непосредственном контакте с измеряемой средой (жидкость, газ, поверхность).
  • При резьбовом присоединении необходимо обеспечить герметичность соединения.
  • При фланцевом присоединении использовать уплотнительные прокладки.
  • Важно обеспечить хороший тепловой контакт между датчиком и контролируемой средой для точного измерения температуры.
• Электрическое подключение:
  • ТАМ-102 имеет три контакта (обычно обозначаются цифрами 1, 2, 3 или буквами COM, NC, NO - Common, Normally Closed, Normally Open).
  • COM (общий): Общий контакт реле.
  • NC (нормально замкнутый): Замкнут с общим контактом (COM) при температуре ниже уставки и размыкается при достижении уставки.
  • NO (нормально разомкнутый): Разомкнут с общим контактом (COM) при температуре ниже уставки и замыкается при достижении уставки.
  • Схема подключения выбирается в зависимости от задачи – нужно ли включать нагрузку при повышении или понижении температуры. Примеры схем подключения можно найти в паспорте изделия или в интернете.
  • Подключение проводов производится к клеммным колодкам на корпусе реле. Необходимо соблюдать соответствие сечения проводов коммутируемой мощности.
• Настройка уставки температуры:
  • Настройка уставки производится механически, с помощью регулировочного винта или поворотной ручки.
  • На шкале, расположенной на корпусе реле, устанавливается желаемое значение температуры срабатывания. Шкала может быть градуирована в градусах Цельсия (°C) или в других единицах.
  • Точность настройки уставки ограничена дискретностью шкалы и точностью механизма. Для более точной настройки может потребоваться использование контрольного термометра и корректировка уставки в процессе работы системы.
  • При настройке следует учитывать гистерезис реле. Уставка на шкале обычно соответствует температуре срабатывания (например, включения) реле. Температура выключения будет отличаться от уставки на величину гистерезиса.

Преимущества датчика-реле температуры ТАМ-102:

• Простота конструкции и надежность: Механическая конструкция обеспечивает долговечность и устойчивость к внешним воздействиям.
• Не требует питания: Пассивное устройство, что упрощает монтаж и эксплуатацию.
• Доступность и невысокая стоимость: Относительно недорогой компонент автоматики.
• Широкий диапазон применения: Подходят для различных задач контроля температуры.
• Легкость настройки: Простая механическая настройка уставки.
• Взрывозащищенное исполнение (для некоторых моделей): Существуют модели, предназначенные для работы во взрывоопасных средах.

Недостатки:

• Ограниченная точность: Механическая конструкция ограничивает точность поддержания температуры и величину гистерезиса.
• Инерционность: Биметаллическая пластина реагирует на изменение температуры не мгновенно, что может приводить к некоторой инерционности системы регулирования.
• Механический износ: Механические части со временем могут изнашиваться, что может влиять на точность и надежность работы.
• Отсутствие цифровой индикации и точной настройки: Механическая шкала не обеспечивает высокой точности и удобства настройки, особенно для сложных систем регулирования.
• Не подходит для высокочастотных применений: Механическое реле не предназначено для частого переключения с высокой скоростью.
