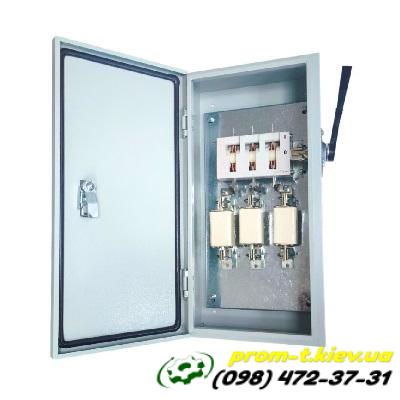

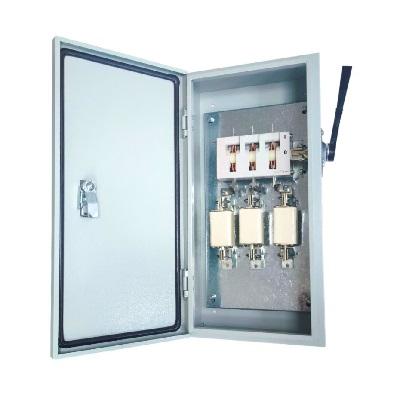

Ящик ЯРП-100

Ящик ЯРП-100 – это коммутационное устройство, предназначенное для ввода, распределения и защиты электрических цепей напряжением до 380 В переменного тока и током до 100А. Аббревиатура ЯРП расшифровывается как «ящик с разрывным рубильником и предохранителями». Эти ящики широко используются в различных сферах, таких как промышленность, строительство, сельское хозяйство и другие, для обеспечения безопасной и надежной работы электрооборудования.

Основные функции ЯРП-100:

• Коммутация: Включение и отключение электрической цепи с помощью разрывного рубильника. Это позволяет оперативно обесточивать участок цепи для проведения работ или в аварийных ситуациях.
• Защита: Предохранители защищают электрооборудование и проводку от повреждений, вызванных короткими замыканиями и перегрузками.
• Распределение: Ящик может использоваться для распределения электроэнергии между несколькими потребителями, обеспечивая их защиту.

Конструкция ЯРП-100:

Ящик ЯРП-100 состоит из:

• Корпус: Металлический корпус (обычно из листовой стали с порошковым покрытием для защиты от коррозии). Степень защиты корпуса может быть IP31 (для установки в сухих помещениях) или IP54 (для установки на улице или в помещениях с повышенной влажностью и пылью). IP54 обеспечивает более надежную защиту от пыли и брызг воды.
• Разрывной рубильник: Механическое устройство, обеспечивающее видимый разрыв электрической цепи. Это необходимо для безопасного обслуживания и проведения ремонтных работ. Видимый разрыв является важным фактором безопасности, так как позволяет убедиться в отсутствии напряжения в цепи.
• Предохранители: Защищают цепь от сверхтоков. В ЯРП-100 обычно используются предохранители типа ПН-2-100 (плавкие предохранители низковольтные). Важно правильно подобрать номинал предохранителей в соответствии с током нагрузки.
• Клеммные зажимы: Для подключения входящих и отходящих кабелей. Клеммы должны обеспечивать надежный и безопасный контакт.
• Монтажная панель: Для установки и крепления всех компонентов внутри корпуса.

Технические характеристики ЯРП-100:

• Номинальный ток: 100 А
• Номинальное напряжение: до 380 В переменного тока (50 Гц)
• Степень защиты: IP31 или IP54
• Климатическое исполнение: УХЛ2 или УХЛ3 (в зависимости от исполнения). УХЛ2 предназначен для умеренного и холодного климата для эксплуатации в помещениях, УХЛ3 – для эксплуатации под навесом.
• Габаритные размеры: Зависят от конкретной модели и производителя, но обычно составляют примерно 500x250x180 мм (высота x ширина x глубина).

Преимущества ЯРП-100:

• Надежность и безопасность: Обеспечивает надежную коммутацию и защиту электрических цепей, предотвращая аварийные ситуации.
• Простота установки и эксплуатации: Конструкция обеспечивает удобство монтажа и обслуживания.
• Доступность: ЯРП-100 является распространенным и доступным по цене оборудованием.
• Универсальность: Подходит для различных сфер применения.

Применение ЯРП-100:

Ящики ЯРП-100 применяются в:

• Небольших промышленных предприятиях
• Строительстве (например, для временного электроснабжения на строительных площадках)
• Сельском хозяйстве (например, для подключения сельскохозяйственного оборудования)
• Гаражах, мастерских и других бытовых и хозяйственных помещениях
• Как вводные распределительные устройства в небольших зданиях

Как выбрать ЯРП-100:

При выборе необходимо учитывать:

• Номинальный ток: Должен соответствовать или быть немного выше максимального тока нагрузки.
• Степень защиты: В зависимости от условий эксплуатации (IP31 для сухих помещений, IP54 для влажных и пыльных условий или улицы).
• Габаритные размеры: Должны соответствовать месту установки.
• Производитель: Рекомендуется выбирать продукцию известных и проверенных производителей, гарантирующих качество и надежность.
• Наличие сертификатов: Убедитесь в наличии необходимых сертификатов соответствия.

Меры безопасности:

При монтаже и эксплуатации необходимо строго соблюдать правила техники безопасности при работе с электрооборудованием. Работы должны выполняться квалифицированным персоналом. Перед началом любых работ необходимо убедиться в отсутствии напряжения в цепи.
