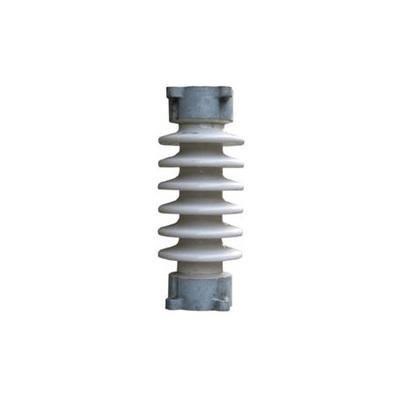

Изолятор ИОС-10

Изоляторы ИОС-10 (10-500, 10-800, 10-2000) УХЛ1 — это опорно-стержневые изоляторы, предназначенные для изоляции и механического крепления токоведущих частей в электрических аппаратах и распределительных устройствах напряжением 10 кВ. Они используются для монтажа токоведущих шин, разъединителей, выключателей и других элементов.

Основные характеристики:

• Номинальное напряжение: 10 кВ
• Материал: Электрофарфор
• Климатическое исполнение: УХЛ1 (для эксплуатации в умеренном и холодном климате на открытом воздухе)
• Разрушающая сила на изгиб: 500 кг, 800 кг, 2000 кг (в зависимости от исполнения)
• Испытательное напряжение грозового импульса: 80 кВ
• Длина пути утечки: зависит от исполнения.
• Частота: до 100 Гц.

Отличительные особенности:

• ИОС — опорно-стержневой изолятор.
• ИОС-10-500, ИОС-10-800, ИОС-10-2000 различаются по механической прочности (разрушающей силе на изгиб). Цифры 500, 800, 2000 обозначают минимальную разрушающую силу на изгиб в килограммах.
• УХЛ1 указывает на климатическое исполнение и категорию размещения, что означает возможность эксплуатации на открытом воздухе в умеренном и холодном климате.
• ИОС-10-800 УХЛ1, разработан для комплектации разъединителей РКС-3,3/3000 У1 и РКС-3,3/4000 У1, и имеет угол поворота присоединительных фланцев в 45 градусов.
• Длина пути утечки внешней изоляции изолятора ИОС-10-800 УХЛ1 соответствует IV степени загрязнения в районе эксплуатации.
• Изолятор ИОС-10-2000М УХЛ1 подходит для замены снятых с производства изоляторов КО-10 У1, ОНС-10-2000 У1, ИОС-10-2000-01 УХЛ1.

Применение:

• Распределительные устройства электрических станций и подстанций
• Электрические аппараты
• Крепление шинопроводов
• Разъединители.
• Комплектация и ремонт заземлителей.

Расшифровка обозначений:

• ИОС: Изолятор опорно-стержневой
• 10: Номинальное напряжение (кВ)
• 500/800/2000: Минимальная разрушающая сила на изгиб (кг)
• УХЛ1: Климатическое исполнение и категория размещения.

Дополнительная информация:

• Изоляторы изготавливаются в соответствии с ГОСТ 20419-83.
• Для выбора необходимого изолятора, необходимо учитывать условия эксплуатации, номинальное напряжение, а также механические нагрузки.
• При выборе изолятора необходимо учитывать условия эксплуатации, номинальное напряжение и механические нагрузки.
