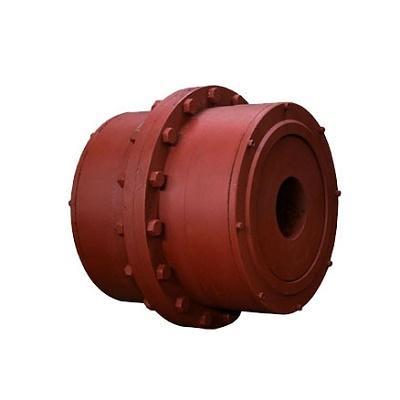

Муфта зубчатая МЗ-12

Зубчатая муфта МЗ-12 — это подвижная муфта, предназначенная для соединения соосных валов и передачи крутящего момента. Она также компенсирует угловые, радиальные и осевые смещения валов, что достигается за счёт относительного перекоса втулок и обойм благодаря боковым зазорам между зубьями и выполнению поверхности выступов зубьев втулок сферической формы.

Основные характеристики:

• Номинальный крутящий момент: 100000 Н·м.
• Максимальная частота вращения: 1130 об/мин.
• Диаметр вала: до 250 мм.
• Масса: около 550 кг.

Конструкция:

Муфта МЗ-12 состоит из двух полумуфт:

• Две зубчатые втулки, жёстко соединённые между собой.
• Две обоймы с внутренними зубьями, входящими в зацепление с зубьями втулок.

Принцип работы:

• Крутящий момент передаётся от одной полумуфты к другой через зубчатое зацепление.
• За счёт боковых зазоров между зубьями и сферической формы выступов зубьев втулок муфта компенсирует смещения валов.

Области применения:

• Тяжёлое машиностроение.
• Соединение электродвигателей и редукторов.
• Краны, лебёдки и другое оборудование.

Преимущества:

• Компенсация смещений валов.
• Высокая передача крутящего момента.
• Надёжность и долговечность.

Дополнительная информация:

• Муфты МЗ изготавливаются в соответствии с ГОСТ 5006-94.
• Для смазки муфт рекомендуется использовать специальные смазки, предназначенные для зубчатых передач.
• Так же существует модификация данной муфты МЗП-12, которая состоит из одной полумуфты с зубчатой втулкой и обоймой с зубчатым зацеплением, вторая полумуфта фланцевая с запрессованным промежуточным валом – для присоединения валов на расстоянии.
