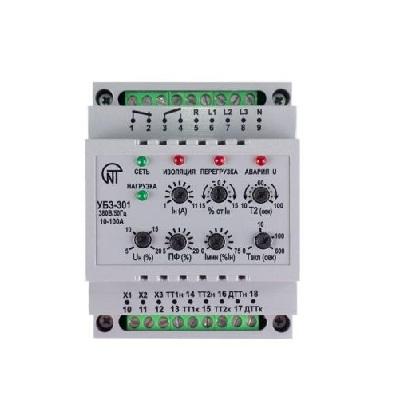

Универсальный блок защиты УБЗ-301

Универсальный блок защиты УБЗ-301 – это устройство, разработанное компанией «Новатек-Электро», предназначенное для комплексной защиты трехфазных асинхронных электродвигателей от различных аварийных режимов работы. Он контролирует параметры сетевого напряжения, токи двигателя и сопротивление изоляции, предотвращая выход двигателя из строя.

Основные функции и виды защит, обеспечиваемые УБЗ-301:

• Защита от перенапряжения и пониженного напряжения: Контроль напряжения сети и отключение двигателя при выходе напряжения за установленные пределы. Это предотвращает повреждение обмоток двигателя из-за работы на пониженном напряжении или пробоя изоляции при перенапряжении.
• Защита от обрыва фазы: Отключение двигателя при исчезновении одной из фаз питающего напряжения. Работа двигателя в таком режиме приводит к перегреву и быстрому выходу из строя.
• Защита от перекоса фаз (асимметрии напряжения): Контроль симметрии фаз напряжения. Значительный перекос фаз также приводит к перегреву двигателя.
• Защита от перегрузки по току: Контроль тока, потребляемого двигателем. При превышении допустимого значения происходит отключение, предотвращая перегрев обмоток.
• Защита от затянутого пуска: Контроль времени пуска двигателя. Если двигатель не выходит на номинальные обороты за установленное время, происходит отключение.
• Защита от недогрузки (сухого хода): Контроль тока двигателя в режиме работы. Снижение тока ниже установленного значения может свидетельствовать о работе насоса «всухую» (без жидкости) или о других нештатных ситуациях.
• Защита от снижения сопротивления изоляции: Контроль сопротивления изоляции обмоток двигателя. Снижение сопротивления изоляции ниже допустимого значения указывает на повреждение изоляции и необходимость ремонта.

Технические характеристики (зависят от модификации):

УБЗ-301 выпускается в нескольких модификациях, отличающихся диапазоном контролируемых токов. Для контроля тока используются внешние трансформаторы тока с выходным током 5А.

• Диапазоны контролируемых токов (с трансформаторами тока):
  • 5-50 А
  • 10-100 А
  • 63-630 А
• Напряжение питания: 380 В, 50 Гц.
• Потребляемая мощность: не более 7 Вт.
• Диапазон рабочих температур: от -20 до +55 °C.
• Степень защиты корпуса: IP20.
• Монтаж: на DIN-рейку.
• Габаритные размеры: 4 модуля типа S.
• Индикация: светодиодная индикация режимов работы и аварий.
• Выход: реле.

Принцип работы:

УБЗ-301 постоянно контролирует параметры напряжения и тока. При возникновении аварийной ситуации (выход параметров за установленные пределы) блок отключает двигатель, разрывая цепь питания. После устранения причины аварии двигатель можно снова запустить.

Преимущества УБЗ-301:

• Комплексная защита двигателя от различных аварийных режимов.
• Простая настройка и эксплуатация.
• Светодиодная индикация режимов работы и аварий.
• Возможность использования с двигателями разной мощности благодаря применению внешних трансформаторов тока.
• Высокая надежность.

Область применения:

• Защита асинхронных электродвигателей в различных отраслях промышленности.
• Системы водоснабжения и канализации (защита насосов).
• Системы вентиляции и кондиционирования.
• Компрессорные установки.
• Другое промышленное оборудование с трехфазными электродвигателями.

Важные моменты:

• Для правильной работы УБЗ-301 необходимо правильно подобрать трансформаторы тока в соответствии с номинальным током двигателя.
• Необходимо правильно настроить параметры защиты в соответствии с требованиями к защищаемому двигателю.
• Для подключения и настройки УБЗ-301 рекомендуется обратиться к квалифицированному электрику.
