Изолятор ОФР-10-7,5

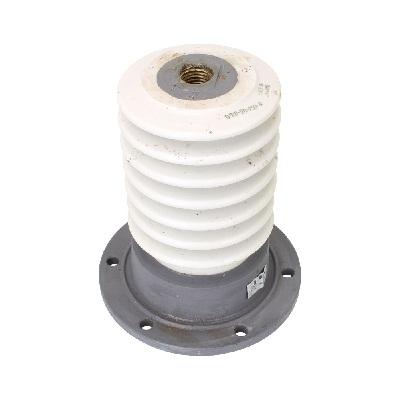

Изолятор ОФР-10-7,5 (II) УХЛ2 – это опорный фарфоровый изолятор, предназначенный для изоляции и механического крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока на напряжение до 10 кВ частотой до 60 Гц.

Основные характеристики данного изолятора:

• Номинальное напряжение: 10 кВ
• Минимальная разрушающая сила на изгиб: 7,5 кН
• Испытательное напряжение грозового импульса: 80 кВ
• Длина пути утечки не менее: 17,5 см
• Масса: 5,3 - 5,5 кг (по разным источникам)
• Климатическое исполнение: УХЛ2 (для эксплуатации в районах с умеренным и холодным климатом, категория размещения 2 - под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха)
• Соответствие стандартам: ГОСТ 9984-85
• Срок службы: не менее 30 лет

Варианты обозначения, которые могут встречаться:

• ИОР-10-7,5 УХЛ2 (современное обозначение)
• ОФР-10-750 (старое обозначение)
• ОМБ-10

Изолятор выпускается в нескольких вариантах исполнения, отличающихся количеством крепежных отверстий. В данном случае "(II)" вероятно указывает на один из вариантов исполнения.
