Мегаомметр ЭС0210/3Г

Основные характеристики:

• Назначение:
  • Измерение сопротивления изоляции.
  • Измерение напряжения.
  • Определение коэффициента абсорбции.
• Тип прибора: Мегаомметр
• Измерение сопротивления изоляции:
  • Диапазон измерения: 0-50 МОм, 50-10000 МОм, 500-100000 МОм
  • Выходное напряжение на зажимах: 500±50 В, 1000±100 В, 2500±250 В
• Измерение напряжения:
  • Диапазон измерения: 0...600 В (переменное или постоянное)
  • Класс точности: 2,5
  • Питание: от встроенного электромеханического генератора (вращение рукоятки 120-144 об/мин).
  • Время установления показаний: не более 15 секунд.
  • Оперативный ток при закороченных зажимах: (0,6 ± 0,2) мА.
  • Режим работы: прерывистый. Измерение – 1 мин, пауза – 2 мин.
  • Габаритные размеры: 155 х 141 х 201 мм.
  • Вес: 1,9 кг (без комплекта шнуров), 2,8 кг (с комплектом шнуров и футляром).
  • Условия эксплуатации:
    • Температура окружающей среды: от -30 °C до +50 °C.
    • Относительная влажность воздуха: до 90% при температуре +30 °C.
    • Средний срок службы: 10 лет.
    • Норма средней наработки на отказ: 12500 часов.

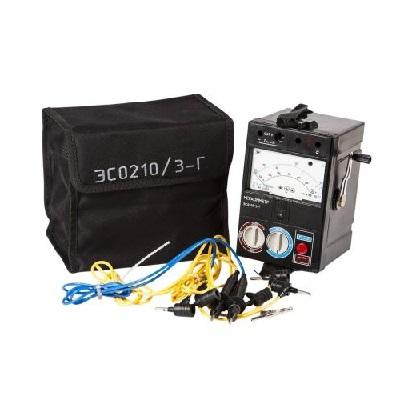

    Комплект поставки:

    • Мегаомметр ЭС0210/3Г
    • Комплект измерительных шнуров
    • Техническое описание и инструкция по эксплуатации
    • Футляр

  Особенности:

  • Мегаомметр обеспечивает разряд емкости объекта после проведения измерения.
  • Прибор построен по схеме измерителя отношений с логарифмической шкалой.
  • Электронный измеритель выполнен на двух логарифмических усилителях.
  • Брызговлагозащищенное исполнение.
  • При измерении сопротивлений в диапазоне измерения 500-100000 МОм (шкала IIх10) погрешность измерения нормирована только на напряжение 2500 V.

  Применение:

  Мегаомметр ЭС0210/3-Г используется для контроля состояния изоляции в различных электроустановках, кабельных линиях, трансформаторах и другом электрооборудовании.

  Дополнительная информация:

  • Мегаомметр ЭС0210/3Г является заменой устаревшим моделям Ф4102/1 и Ф4102/2.
  • Прибор широко применяется в электроэнергетике, промышленности и других отраслях, где требуется контроль качества изоляции.
