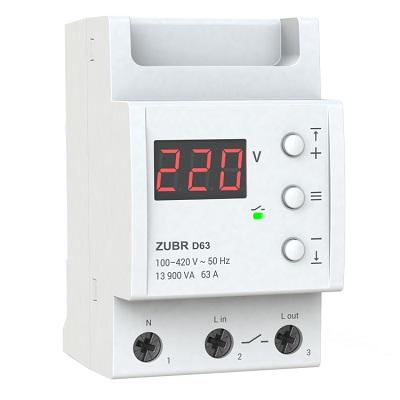

Реле напряжения ZUBR D63

Реле напряжения ZUBR D63 — это надежное однофазное устройство защиты от скачков напряжения в сети 220–230 В, разработанное украинским производителем DS Electronics. Оно предназначено для защиты бытовой и офисной техники (холодильники, компьютеры, телевизоры, стиральные машины и т.д.) от критического повышения, понижения напряжения, а также последствий обрыва нуля.

Модель ZUBR D63 — самая мощная в классической линейке D без встроенной термозащиты (есть версия D63t с термозащитой). Устанавливается на DIN-рейку (занимает 3 модуля), имеет простую и интуитивную настройку кнопками и цифровой индикатор.

Основное назначение

• Защита электрооборудования от высокого напряжения (>220–280 В)
• Защита от низкого напряжения (<120–210 В)
• Защита от обрыва нуля (косвенно, через скачок напряжения)
• Автоматическое включение нагрузки после восстановления нормального напряжения с регулируемой задержкой

Ключевые технические характеристики

• Номинальный ток нагрузки: 63 А (максимум 80 А в течение 10 минут)
• Номинальная мощность нагрузки: ~13 900 ВА (при 220 В ≈ 13 860–13 900 Вт)
• Диапазон измеряемого / рабочего напряжения: 100–420 В
• Настраиваемый верхний предел отключения: 220–280 В (заводская настройка обычно 242 В)
• Настраиваемый нижний предел отключения: 120–210 В (заводская настройка обычно 198 В)
• Время срабатывания (отключения) при превышении верхнего предела: не более 0,01–0,05 с (очень быстрое)
• Время срабатывания при понижении ниже нижнего предела: не более 1,2 с
• Задержка включения после восстановления напряжения: регулируемая 3–600 секунд (заводская — 3 с, для холодильников рекомендуется 120–180 с)
• Точность измерения напряжения: высокая (используется алгоритм TrueRMS в новых партиях)
• Потребляемая мощность: ≤ 1,5 Вт
• Тип исполнительного элемента: поляризованное электромагнитное реле
• Количество циклов коммутации под нагрузкой: не менее 10 000
• Количество циклов без нагрузки: не менее 100 000
• Сечение подключаемого провода: до 16 мм² (рекомендуется использовать наконечники и мягкий провод типа ПВ3)
• Момент затяжки клемм: ~2,4 Н·м
• Габаритные размеры: ≈ 70 × 55 × 90 мм (3 модуля по 18 мм)
• Масса: ≈ 0,21 кг (±10 %)
• Степень защиты: IP20 (только для установки в сухих помещениях / щитах)
• Рабочая температура: –5…+45 °C
• Монтаж: на DIN-рейку 35 мм
• Гарантия: 5 лет (от производителя)

Схема подключения

1. Клемма 1 → N (ноль сети)
2. Клемма 2 → L (фаза сети)
3. Клемма 3 → фаза на нагрузку Нагрузка подключается к клемме 3 и к отдельному нулевому клеммнику (не соединять нагрузочный ноль с сетевым в клемме 1!).

Обязательно перед реле ставится автоматический выключатель на 63 А и, при необходимости, УЗО для защиты людей.

Преимущества ZUBR D63

• Очень высокая коммутационная способность среди реле на DIN-рейку в классе 63 А
• Быстрое срабатывание на перенапряжение (за доли секунды)
• Простая и понятная настройка без отвертки
• Долговечное электромагнитное реле (не симисторы)
• Надежная защита мощных потребителей (электроплита, бойлер, насос, кондиционер и т.д.)
• Украинское производство, европейские сертификаты соответствия

Отличие от версии D63t

Модель D63t имеет встроенную термозащиту (отключает нагрузку при перегреве самого реле), в остальном характеристики практически идентичны. Если планируется длительная работа на ток близкий к 63 А или в жарком щите — лучше брать версию t.

Реле ZUBR D63 — проверенное временем решение для защиты всей квартиры/дома/офиса при вводном автомате до 63 А.
