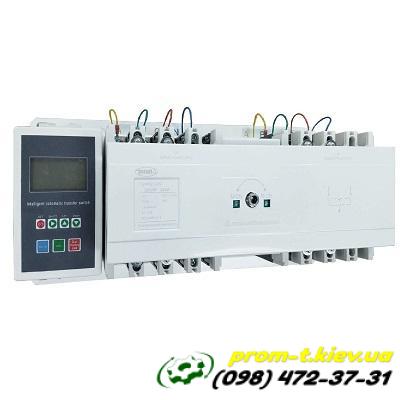

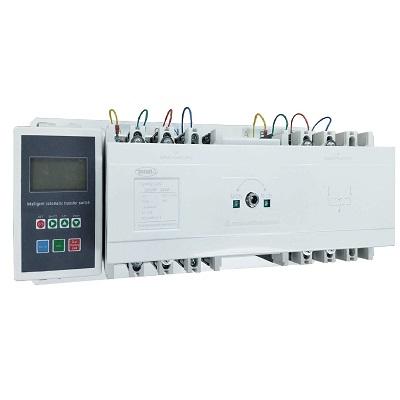

Устройство автоматического ввода резерва TSMQ2 4P 225A

Устройство автоматического ввода резерва (АВР) TSMQ2 4P 225A предназначено для автоматического переключения потребителей электроэнергии с основного источника питания на резервный в случае возникновения проблем с основным вводом. Это обеспечивает бесперебойное электроснабжение критически важных систем.

Общие характеристики:

• Тип устройства: Автоматический ввод резерва (АВР).

• Назначение: Автоматическое переключение на резервное питание трехфазных электрических цепей переменного тока.

• Количество полюсов: 4P (четырехполюсное), что позволяет использовать его в трехфазных сетях с нейтральным проводом.

• Номинальный ток (In): 225 А. Это максимальный ток, который устройство может пропускать в нормальном режиме работы.

• Номинальное напряжение питания: До 400 В (трехфазное).

• Номинальная частота: 50/60 Гц.

• Количество вводов: 2 (обычно один приоритетный и один резервный).

• Монтаж: На монтажную панель (обычно).

Основные функции и особенности:

• Автоматическое переключение: Устройство самостоятельно определяет потерю или снижение качества напряжения на основном вводе и автоматически переключает нагрузку на резервный источник питания (например, генератор, вторую линию электропередачи, солнечную электростанцию с аккумуляторами).

• Ручное управление: Предусмотрена возможность ручного переключения вводов для обслуживания или тестирования.

• Индикация: Наличие светодиодной (LED) или механической индикации режима работы (какой ввод активен, наличие напряжения).

• Высокая скорость переключения: Время переключения обычно составляет миллисекунды (например, 8 мс), что минимизирует перебои в подаче электроэнергии.

• Защитные функции:

  • Защита от перегрузки: Способность выдерживать определенные перегрузки по току.

  • Защита от короткого замыкания: Номинальная предельная отключающая способность (Icu) и номинальная рабочая отключающая способность (Ics) указывают на способность устройства отключать цепь при коротком замыкании. Например, Icu 35 кА, Ics 22 кА при 400 В.

  • Защита от пониженного/повышенного напряжения: Возможность регулировки диапазонов напряжения (например, 240-290 В верхний предел, 160-200 В нижний предел) для срабатывания переключения.

• Настраиваемые параметры:

  • Задержка при включении: Регулируемое время задержки (например, 0-180 секунд) перед включением после восстановления основного питания или запуска резервного источника. Это позволяет стабилизировать напряжение на вводе перед подключением нагрузки.

  • Запуск генератора: Входы/выходы для управления запуском/остановом резервного генератора.

• Соответствие стандартам: Соответствует международным и национальным стандартам, таким как ДСТУ EN 60947-6-1, IEC60947-2 (для автоматических выключателей в литом корпусе).

• Устойчивость к внешним воздействиям: Широкий диапазон рабочих температур (например, от -30°C до +60°C).

• Импульсное выдерживающее напряжение (Uimp): Например, 6 кВ, что указывает на способность устройства выдерживать кратковременные перенапряжения.

• Входы/выходы сигналов управления: Могут включать в себя сигналы для пожарной системы, индикаторы, резервное питание контроллера (например, DC24V).

• Рабочее положение: Обычно допускается как вертикальное, так и горизонтальное с небольшим отклонением.

Применение:

• Жилые и коммерческие здания, где требуется бесперебойное электроснабжение (например, системы отопления, освещения, сигнализации).

• Промышленные объекты для обеспечения непрерывной работы оборудования.

• Медицинские учреждения, центры обработки данных и другие критически важные объекты.

• Системы с альтернативными источниками энергии (солнечные панели, ветрогенераторы) для переключения между городской сетью и автономным питанием.

Это устройство является ключевым элементом для обеспечения надежности электроснабжения, автоматически переключая нагрузку между доступными источниками питания.
