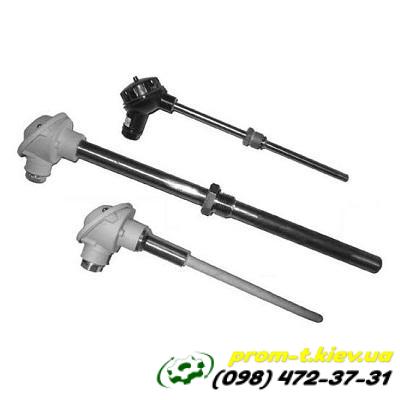

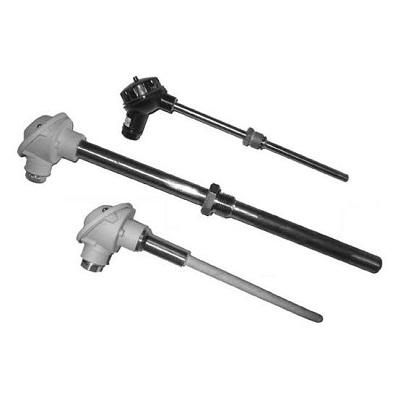

Термопара ТХА-706-02, ТХК-706-02

Термопары ТХА-706-02 и ТХК-706-02 — это промышленные термоэлектрические преобразователи, предназначенные для измерения температуры в различных технологических процессах. Несмотря на схожесть в обозначении, они имеют принципиальные различия в материале термоэлектродов и, как следствие, в диапазоне измеряемых температур и характеристиках.



Общее описание



• Назначение: Измерение температуры в доменном производстве, в частности, колошникового и периферийного газов, кладки шахты доменной печи. Также могут использоваться в других промышленных сферах с аналогичными условиями.

• Конструкция: Представляют собой два разнородных термоэлектрода, изолированных друг от друга и сваренных на одном конце (рабочий спай). Рабочий спай помещен в защитную арматуру, изготовленную из жаропрочных и коррозионностойких сталей. Свободные концы термоэлектродов выводятся через монтажную головку.

• Исполнение: Могут быть одно- или двухэлементными (с одной или двумя рабочими термопарами).

• Защитная арматура: Изготавливается из сталей 20Х23Н18 или сплава ХН78Т, что обеспечивает устойчивость к высоким температурам и агрессивным средам.



Термопара ТХА-706-02 (Хромель-Алюмель)



• Литерное обозначение НСХ: К (согласно ГОСТ 3044).

• Термоэлектроды: Хромель (положительный термоэлектрод) и Алюмель (отрицательный термоэлектрод).

• Диапазон измеряемых температур: от -50 °С до +1050 °С.

• Класс точности: 2 (согласно ГОСТ 6616).

• Показатель тепловой инерции: не более 50 с.

• Материал головки: сталь 12X18Н10Т.

• Применение: Измерение высоких температур в окислительных средах.



Термопара ТХК-706-02 (Хромель-Копель)



• Литерное обозначение НСХ: L (согласно ГОСТ 3044).

• Термоэлектроды: Хромель (положительный термоэлектрод) и Копель (отрицательный термоэлектрод).

• Диапазон измеряемых температур: Обычно ниже, чем у ТХА, и составляет от -40 °С до +600 °С.

• Класс точности: 2 (согласно ГОСТ 6616).

• Применение: Используется для измерения средних температур, обладает более высокой термоэлектрической чувствительностью в рабочем диапазоне по сравнению с термопарой типа К.



Ключевые различия



Главное отличие между ТХА-706-02 и ТХК-706-02 заключается в материале второго термоэлектрода (Алюмель у ТХА и Копель у ТХК). Это определяет:

• Диапазон рабочих температур: ТХА способна измерять значительно более высокие температуры, до +1050 °С, в то время как ТХК ограничена температурой около +600 °С.

• Номинальная статическая характеристика (НСХ): У ТХА это НСХ типа К, у ТХК — НСХ типа L. Эти характеристики определяют зависимость термоЭДС от температуры.

• Применение: Выбор между этими термопарами зависит от конкретных условий эксплуатации и требуемого диапазона измерения температуры. ТХА-706-02 больше подходит для высокотемпературных процессов, а ТХК-706-02 — для измерения более низких температур.
