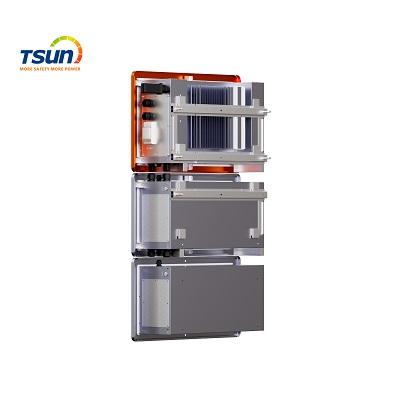

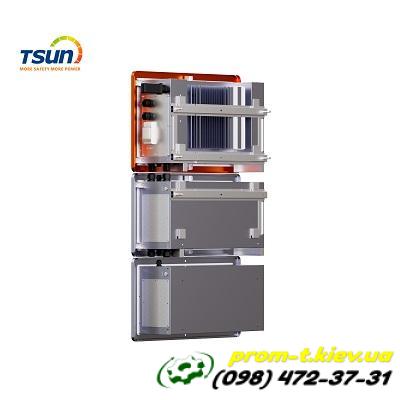

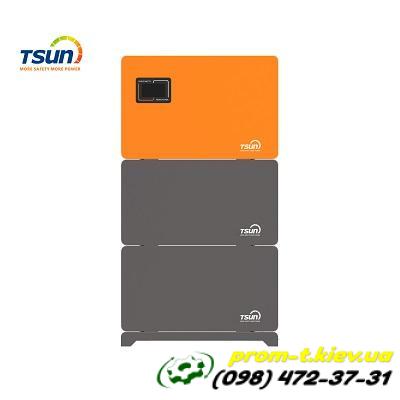

Инвертор TSUN TSOL-ACU5.0K

Наличие: Есть в наличии

Цену уточняйте

Описание

Инвертор TSUN TSOL-ACU5.0K — это устройство из серии AC Coupled Unit (ACU) от компании TSUNESS Co., Ltd., глобального лидера в области возобновляемой энергетики. Это AC-связанный инвертор хранения энергии, предназначенный для интеграции с солнечными системами, аккумуляторными батареями и сетью. Он сочетает в себе инвертор хранения энергии и блок батарей, обеспечивая эффективное преобразование и управление энергией. Модель подходит для жилых, коммерческих и промышленных применений, с акцентом на безопасность, простоту установки и высокую эффективность. Инвертор работает с низковольтными системами (16–60 В), соответствует международным стандартам безопасности и позволяет мониторить систему через приложение TSUN Smart.

Основные характеристики и преимущества

Тип: AC-связанный гибридный инвертор хранения энергии (AC Coupled Unit).
Назначение: Интеграция с существующими солнечными инверторами (микро- или стринговыми), аккумуляторами и сетью. Поддерживает режимы: зарядка от сети/солнечной энергии, разрядка для дома или резервного питания.
Эффективность: Высокая эффективность преобразования (до 97,6% на DC-AC), низкие потери.
Безопасность: Высокая частотная изоляция между батареей и инвертором; встроенная защита от перегрузок, коротких замыканий и обратного тока. Соответствует стандартам CE, IEC и др.
Мониторинг: Интеграция с приложением TSUN Smart для удаленного управления, анализа производства энергии и оптимизации.
Расширяемость: Поддержка до 3 дополнительных батарей-рабы (TSOL-B100E-S) для увеличения емкости.
Охлаждение: Естественная конвекция (без вентиляторов), тихая работа.
Гарантия: Обычно 5–10 лет (зависит от региона; уточняйте у поставщика).

Технические спецификации

На основе данных из официальных руководств и даташитов TSUN для серии ACU (модель TSOL-ACU5.0K). Спецификации аналогичны другим моделям серии, с корректировкой на номинальную мощность 5 кВт.

Параметр	Значение
Номинальная мощность AC (выход)	5000 Вт
Максимальная мощность AC	5500 Вт (60 сек)
Напряжение сети (номинальное/диапазон)	220/230/240 В (L+N+PE) / 180–280 В
Частота сети (номинальная/диапазон)	50/60 Гц / ±5 Гц
Максимальный ток выхода	22,7 А
Коэффициент мощности	0,8 (ведущий) ~ 0,8 (запаздывающий)
THDi (искажения гармоник)	<3%
Максимальный пусковой ток	68,1 А @ 3 мкс
Максимальный ток короткого замыкания	68,1 А @ 3 мкс
Защита от перегрузки по току	32 А
Режим резервного питания (Backup Mode)	- Номинальная мощность: 5000 Вт - Напряжение: 220/230/240 В - Ток: 22,7 А - Частота: 50/60 Гц - Пиковая мощность: 5500 ВА (60 сек)
Вход от батареи (DC)	- Номинальное напряжение: 48 В - Диапазон: 40–60 В - Максимальный ток зарядки/разрядки: 104 А - Максимальная мощность: 5000 Вт
Совместимые батареи	TSOL-B100E-M (основная, 5,12 кВт·ч LiFePO4); до 3x TSOL-B100E-S (slave)
Эффективность (Max)	97,6% (Евро) / 97,0% (CEC)
Коммуникация	RS232, CAN (BMS), Wi-Fi (через dongle), DRMS (диспетчеризация)
Рабочая температура	–20°C ~ +60°C
Влажность	0–100% (без конденсации)
Степень защиты	IP65 (защита от пыли и воды)
Размеры (В x Ш x Г)	520 x 430 x 221 мм (примерно, для серии; точные для 5 кВт — 530 x 440 x 230 мм)
Вес	~25–30 кг (без батареи)
Стандарты	IEC/EN 62109-1/2, IEC/EN 61000-6-1/2/3/4, IEC/EN 62116, VDE-AR-N 4105, AS/NZS 4777.2, RD1699

Установка и подключение

Место установки: На стену в сухом, вентилируемом помещении (внутреннее или наружное, IP65). Избегать прямого солнца, нагрева или влаги. Минимальное расстояние от стен: 30 см.
Электрические интерфейсы (слева направо на устройстве):
- BAT+: Положительный полюс батареи.
- BMS LINK: Связь с BMS батареи.
- BAT-: Отрицательный полюс батареи.
- BMS switches: Выключатели BMS.
- Backup connection: Резервный выход (для критических нагрузок).
- Grid connection: Подключение к сети.
- RS232: Коммуникация.
- CT/Meter: Подключение датчика тока или метра.
- DRMS Port: Диспетчеризация.
Шаги установки:
1. Подготовьте стену: Используйте шаблон для крепления (в комплекте).
2. Закрепите инвертор винтами (M5/M6).
3. Подключите батарею: Используйте кабели 10–16 мм², соблюдайте полярность.
4. Подключите AC: Кабели 4–6 мм² к сети и резерву; используйте автоматические выключатели (32 А для сети).
5. Установите CT-датчик на главном кабеле сети для мониторинга.
6. Включите: Последовательно — батарея, инвертор, сеть. Настройте через приложение.
Предупреждения: Работы только квалифицированным электриком. Отключите все перед подключением. Заземлите устройство.

Режимы работы

Нормальный режим: Зарядка батареи от солнечной энергии/сети, приоритет отдаче в дом/сеть.
Резервный режим: Автоматическое переключение при отключении сети (время переключения <10 мс).
Офф-грид: Не поддерживается (только с сетью).

Обслуживание и устранение неисправностей

Обслуживание: Проверяйте соединения раз в 6 месяцев; очищайте от пыли. Нет движущихся частей — минимальное обслуживание.
Ошибки: Через LED (зеленый — OK, красный — ошибка) или app. Общие: Перегрев (охлаждение), низкое напряжение батареи (зарядка), проблемы связи (проверьте кабели).
