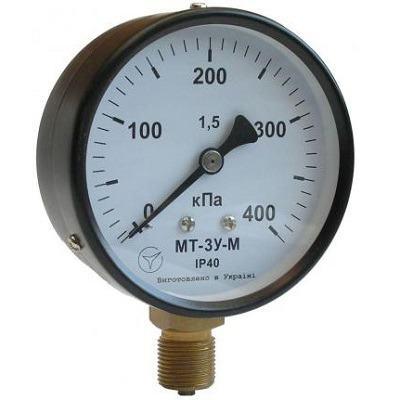

Манометр МП-3у

Наличие: В наличии

Цену уточняйте

Описание

Манометр МП-3У — это технический показывающий манометр общетехнического назначения диаметром корпуса 100 мм, один из самых распространённых и надёжных приборов для измерения избыточного давления в промышленности, ЖКХ, энергетике и других отраслях.

Назначение

Манометр МП-3У (а также его модификации МП3-У, МП-3УУ2 и аналоги типа ДМ 05-МП-3У) предназначен для измерения избыточного давления неагрессивных, некристаллизующихся жидкостей, пара и газов, в том числе:

воды,
воздуха,
пара,
кислорода,
ацетилена,
фреонов/хладонов,
других сред, не разрушающих медные сплавы.

Прибор не предназначен для измерения агрессивных сред, кристаллизующихся веществ или сред с высокой вязкостью.

Основные технические характеристики

Параметр	Значение
Диаметр корпуса	100 мм
Класс точности	1,5 (стандартно); по заказу — 1,0 (кроме диапазонов до 0,6 кгс/см²)
Степень защиты	IP40 (по заказу до IP53/IP54 в некоторых исполнениях)
Расположение штуцера	радиальное (снизу) — основное исполнение; возможно эксцентрично-осевое
Присоединительная резьба	М20×1,5 или G½" (наиболее распространены)
Материал корпуса	сталь (окрашенная, чаще чёрная); в некоторых исполнениях алюминиевый сплав
Материал штуцера и чувствительного элемента	медные сплавы (латунь, бронза), иногда железоникелевый сплав
Материал стекла	техническое (неорганическое)
Диапазоны измерения (избыточное давление, от 0 до …)	0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600 кгс/см² (до 60 МПа); по спецзаказу — до 1000–1600 кгс/см² (для жидкостей)
Специальные исполнения	для кислорода, ацетилена, фреонов — с соответствующими ограничениями диапазонов
Температура окружающей среды	от –50 °C до +60 °C (исполнение У2 по ГОСТ 15150)
Температура измеряемой среды	до +150 °C (максимально)
Относительная влажность	до 98 % при 35 °C
Масса	не более 0,7–1,0 кг (в зависимости от исполнения)
Средний срок службы	10–12 лет
Межповерочный интервал	2 года (по действующим правилам)
Нормативные документы	ГОСТ 2405-88, различные ТУ (например, ТУ 25-02.180335-84, ТУ У 33.2-14307481-031:2005 и др.)

Принцип действия

Манометр работает по принципу трубки Бурдона (одновитковая или полуторавитковая манометрическая пружина). Измеряемое давление поступает в пружину через штуцер, вызывает её деформацию, которая через рычажно-зубчатую передачу преобразуется в угловое перемещение стрелки по шкале.
