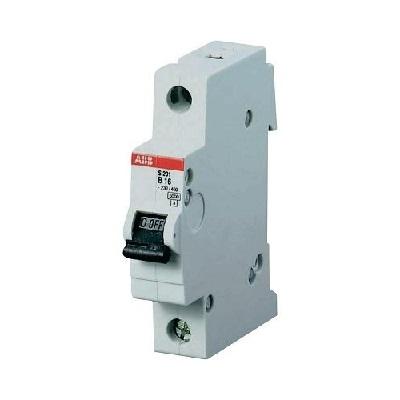

Автомат ABB S201 C3 1p 3А

Автоматический выключатель модульный ABB S201 C3 1p 3A — это однополюсный автоматический выключатель (в обиходе часто называют просто "автомат") из серии S200 компании ABB, предназначенный для защиты однофазных электрических цепей от перегрузок и коротких замыканий. Номинальный ток 3 ампера указывает на его применение для защиты цепей с небольшим потреблением, таких как цепи управления, сигнализации или некоторые виды освещения.

Подробные технические характеристики:

• Производитель: ABB (Швейцария/Швеция) — мировой лидер в производстве электротехнического оборудования.
• Серия: S200 System pro M compact — модульные автоматические выключатели для бытового, коммерческого и промышленного применения.
• Модель: S201-C3
• Количество полюсов: 1 (1p) — защищает один проводник (фазу).
• Номинальный ток (In): 3 A (ампера) — максимальный ток, который автомат пропускает длительное время без срабатывания.
• Характеристика срабатывания: C — срабатывание происходит при токе, превышающем номинальный в 5-10 раз (т.е., от 15 до 30 ампер). Подходит для цепей с небольшими пусковыми токами.
• Отключающая способность (Icu): 6 kA (килоампер) — максимальный ток короткого замыкания, который автомат способен безопасно отключить.
• Номинальное напряжение (Un): 230/400 В AC — предназначен для работы в сетях переменного тока с напряжением 230 В (между фазой и нулем).
• Степень защиты: IP20 — защита от проникновения твердых предметов размером более 12,5 мм, но не защищен от воды.
• Монтаж: на DIN-рейку. Занимает 1 модуль (17,5 мм).
• Сечение подключаемых проводов:
  • Одножильный: 0,75 - 35 мм²
  • Многожильный: 0,75 - 25 мм²
• Рабочая температура: от -25 до +55 °C.
• Стандарты: IEC/EN 60898-1, IEC/EN 60947-2
• Артикул ABB: 2CDS251001R0034

Область применения:

Автомат ABB S201 C3 1p 3A не предназначен для защиты обычных бытовых розеток или мощного освещения. Его применение:

• Цепи управления и сигнализации в промышленности: защита реле, контакторов, датчиков и других слаботочных устройств.
• Защита электроники и слаботочных цепей: в электронном оборудовании.
• Специализированное оборудование: измерительная техника, лабораторное оборудование, автоматика.
• Освещение с низким потреблением: например, светодиодные светильники малой мощности.

Важные моменты при выборе и установке:

• Нестандартное применение в быту: 3A – низкий номинал для бытового применения. Убедитесь в необходимости именно такого автомата.
• Соответствие требованиям: Автомат должен соответствовать стандартам электробезопасности.
• Правильный выбор сечения проводов: Сечение должно соответствовать току и длине линии.
• Квалифицированный монтаж: Установку должен выполнять квалифицированный электрик.

Преимущества серии ABB S200:

• Надежность и долговечность.
• Широкий ассортимент.
• Простая установка на DIN-рейку.
• Возможность установки дополнительных аксессуаров.
• Надежные клеммы.
