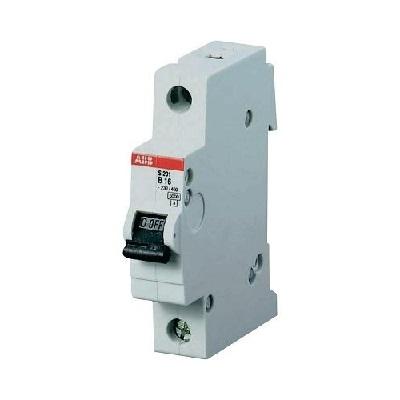

Автомат ABB S201 C10 1p 10А

Автоматический выключатель модульный ABB S201 C10 1p 10A – это однополюсный автоматический выключатель (в народе называемый "автомат") из серии S200 компании ABB, предназначенный для защиты однофазных электрических цепей от перегрузок и коротких замыканий. Номинальный ток 10 ампер делает его подходящим для защиты освещения и групп розеток в жилых, офисных и других помещениях.

Подробные технические характеристики:

• Производитель: ABB (Швейцария/Швеция) – один из мировых лидеров в производстве электротехнического оборудования. Продукция ABB отличается высоким качеством, надежностью и безопасностью.
• Серия: S200 System pro M compact – модульные автоматические выключатели для бытового, коммерческого и промышленного применения. Характеризуются компактностью, удобством монтажа и широким ассортиментом.
• Модель: S201-C10
• Количество полюсов: 1 (1p) – означает, что автомат защищает только один проводник (фазу). Для однофазных сетей это означает защиту цепи, состоящей из фазного и нулевого провода.
• Номинальный ток (In): 10 A (ампер) – это максимальный ток, который автомат может пропускать длительное время без срабатывания. Превышение этого тока приводит к срабатыванию защиты от перегрузки.
• Характеристика срабатывания: C – определяет время-токовую характеристику автомата. Характеристика C означает, что автомат сработает мгновенно при токе, превышающем номинальный в 5-10 раз (т.е., от 50 до 100 ампер). Эта характеристика наиболее распространена для бытового применения и подходит для защиты цепей с небольшими пусковыми токами, таких как освещение, розетки, бытовые электроприборы (холодильники, телевизоры, компьютеры и т.д.).
• Отключающая способность (Icu): 6 kA (килоампер) – это максимальный ток короткого замыкания, который автомат способен безопасно отключить, не разрушаясь. 6 кА достаточно для большинства бытовых и коммерческих применений. Существуют также исполнения с Icu=10kA для более высоких требований к безопасности.
• Номинальное напряжение (Un): 230/400 В AC – автомат предназначен для работы в сетях переменного тока с номинальным напряжением 230 В (между фазой и нулем). Значение 400 В указывает на возможность использования в трехфазных сетях, где напряжение между фазами составляет 400 В.
• Степень защиты: IP20 – означает защиту от проникновения твердых предметов размером более 12,5 мм (например, пальцев), но не защищен от попадания воды. Поэтому установка должна производиться в сухих, защищенных от влаги местах, в распределительных щитках.
• Монтаж: на DIN-рейку – стандартный способ установки модульного оборудования в электрических щитках. Автомат занимает 1 модуль на DIN-рейке (ширина 17,5 мм).
• Сечение подключаемых проводов:
  • Одножильный: 0,75 - 35 мм²
  • Многожильный: 0,75 - 25 мм²
• Рабочая температура: от -25 до +55 °C.
• Стандарты: IEC/EN 60898-1, IEC/EN 60947-2 – соответствие этим стандартам гарантирует безопасность и надежность устройства.
• Артикул ABB: 2CDS251001R0104 – этот артикул позволяет точно идентифицировать данную модель автомата.

Область применения:

Автоматический выключатель ABB S201 C10 1p 10A наиболее часто используется для защиты:

• Освещения: люстры, светильники, точечные светильники и другие осветительные приборы.
• Групп розеток: в жилых помещениях (комнаты, кухни, коридоры), офисах, магазинах и других зданиях.
• Бытовых электроприборов: холодильники, телевизоры, компьютеры, стиральные машины (в зависимости от мощности) и другие устройства с относительно небольшими пусковыми токами.

Важные моменты при выборе и установке:

• Соответствие требованиям: Убедитесь, что выбранный автомат соответствует требованиям электробезопасности и действующим стандартам.
• Правильный выбор сечения проводов: Сечение проводов должно соответствовать номинальному току автомата и длине линии для предотвращения перегрева и возгорания. Для 10А рекомендуется использовать медный провод сечением не менее 1,5 мм², а лучше 2,5 мм², особенно при длинных линиях.
• Квалифицированный монтаж: Установку и подключение автоматического выключателя должен выполнять только квалифицированный электрик в соответствии с действующими правилами и нормами (ПУЭ). Неправильный выбор или установка может привести к повреждению оборудования, пожару или поражению электрическим током.
• Проверка после установки: После установки необходимо проверить работоспособность автомата с помощью специальных приборов (например, путем создания искусственного короткого замыкания с помощью тестера).

Преимущества серии ABB S200:

• Высокая надежность и долговечность: Продукция ABB известна своим качеством.
• Широкий ассортимент: Серия S200 предлагает автоматы с различными характеристиками и номинальными токами для решения различных задач.
• Простая и удобная установка на DIN-рейку.
• Возможность установки дополнительных аксессуаров: дополнительные контакты, независимые расцепители и другие.
• Двойные цилиндрические клеммы: обеспечивают надежное и безопасное подключение проводников.
