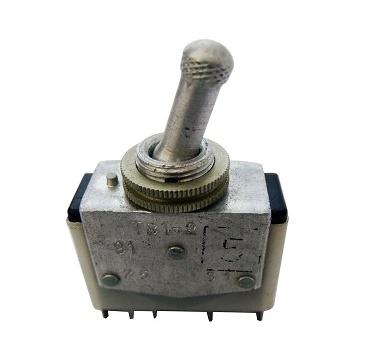

Тумблер ТВ1-1

Тумблер ТВ1-1 представляет собой однополюсный перекидной переключатель (выключатель) ручного управления, предназначенный для коммутации электрических цепей постоянного и переменного тока. Он широко применяется в радиоэлектронной аппаратуре, приборостроении и различной электротехнической технике.

Основные характеристики тумблера ТВ1-1:

• Тип: Тумблер (рычажный переключатель)
• Количество полюсов: 1 (однополюсный) - коммутирует одну электрическую цепь.
• Количество положений (позиций): 2 (два) - обычно обозначаются как OFF-ON или ВЫКЛ-ВКЛ.
• Алгоритм работы: OFF-ON (с фиксацией).
• Номинальное напряжение:
  • Переменного тока частотой 50-60 Гц: до 220-500 В (в зависимости от источника).
  • Постоянного тока: до 27-200 В (в зависимости от источника).
• Номинальный ток: 5 А.
• Максимальный ток: До 10 А (допускается кратковременная перегрузка).
• Сопротивление электрического контакта: Не более 0.01 Ом.
• Сопротивление изоляции: Не менее 1000 МОм.
• Электрическая прочность изоляции: 1100 В.
• Усилие переключения: От 3.9 до 14.7 Н (по другим данным от 4 до 10 Н).
• Фиксация положения: Да, в обоих положениях (OFF и ON).
• Способ монтажа: На панель, крепление осуществляется с помощью резьбового соединения (диаметр монтажного отверстия около 14.1 мм). Выводы под пайку (объемный монтаж).
• Контактная группа: 1 переключающий контакт (1р + 1з - один размыкающий и один замыкающий контакт). Конструктивно имеет 4 вывода: 1-2 (нормально замкнутые), 3-4 (нормально разомкнутые).
• Материал корпуса: Пластик или карболит.
• Рабочая температура окружающей среды: От -60 до +85 °C.
• Относительная влажность воздуха: До 98% при температуре до 35 °C.
• Гарантийная наработка:
  • Для приемки «1»: 10000 часов.
  • Для приемки «5»: 5000 часов.
• Гарантийный срок:
  • Для приемки «1»: 8 лет с даты изготовления.
  • Для приемки «5»: 12 лет с даты изготовления.
• Масса: Не более 20-45 г (в зависимости от исполнения).
• Климатическое исполнение: В (всеклиматическое) или УХЛ (умеренный и холодный климат).
• Степень огнестойкости: 1.
• Степень загрязнения: 2.
• Механическая износостойкость: Не менее 50000 включений.

Конструктивные особенности:

Тумблер ТВ1-1 представляет собой однополюсный переключатель с двумя положениями и рычажным приводом. Он имеет четыре вывода для подключения к электрической цепи. В одном положении рычажка (например, "OFF") замкнута одна пара контактов, а другая разомкнута. При переключении рычажка в другое положение ("ON") состояние контактов меняется на противоположное.

Электрическая схема:

Тумблер ТВ1-1 имеет одну группу переключающих контактов. Обычно обозначается как SPDT (Single Pole Double Throw). Он имеет один общий контакт, один нормально замкнутый контакт и один нормально разомкнутый контакт.

Область применения:

Тумблеры ТВ1-1 широко используются для включения и выключения питания, переключения режимов работы и управления в различных электронных и электротехнических устройствах, таких как:

• Измерительная аппаратура
• Контрольно-измерительные приборы
• Радиоэлектронная аппаратура
• Промышленное оборудование
• Бытовая техника

Варианты исполнения:

Существуют различные варианты исполнения тумблера ТВ1-1, которые могут отличаться материалом корпуса, цветом рычажка, типом выводов и другими параметрами. Например, встречается исполнение ТВ1-1М.
