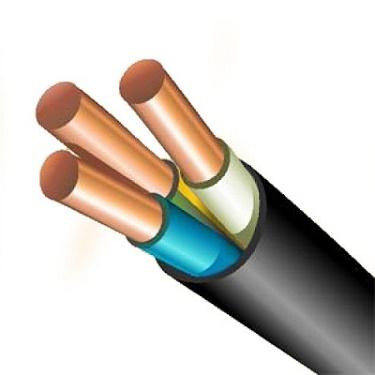

Кабель ВВГ 4х2,5 – это силовой кабель с медными жилами, предназначенный для передачи и распределения электроэнергии в стационарных установках. Он широко используется в бытовых и промышленных электросетях.
Конструкция:
Токопроводящая жила:
Материал: медь.
Форма: круглая, однопроволочная или многопроволочная.
Количество жил: 4.
Сечение: 2,5 мм².
Изоляция:
Материал: ПВХ пластикат.
Цвет: обычно жилы имеют цветовую маркировку для удобства монтажа.
Оболочка:
Материал: ПВХ пластикат.
Форма: круглая.
Технические характеристики:
Номинальное напряжение: 0,66/1 кВ.
Частота: 50 Гц.
Температура эксплуатации: от -50 °С до +50 °С.
Температура прокладки без предварительного подогрева: не ниже -15 °С.
Минимальный радиус изгиба при прокладке: 7,5 наружных диаметров кабеля.
Срок службы: 30 лет.
Токовые нагрузки:
Допустимый ток при прокладке на воздухе: около 27 А.
Допустимый ток при прокладке в земле: около 33 А.
Допустимый ток односекундного короткого замыкания - 270 Ампер.
Активное сопротивление жилы - 7.41 Ом на километр.
Применение:
Прокладка в сухих и влажных производственных помещениях.
Прокладка на кабельных эстакадах, в блоках.
Прокладка на открытом воздухе.
Прокладка в земле (траншеях) при условии защиты от механических повреждений.
Вертикальные, горизонтальные и наклонные трассы.
Применяется в трёхфазных сетях.
Особенности:
Не распространяет горение при одиночной прокладке.
Устойчив к воздействию влаги и химических веществ.
Прост в монтаже.
Дополнительная информация:
Существуют модификации кабеля ВВГ, такие как ВВГнг (не распространяет горение при групповой прокладке) и ВВГп (плоский).
Основные размеры:
D кабеля (мм) | 11.2
Вес (кг\км) | 185
Вес меди ( кг/км) | 88,5
При выборе кабеля необходимо учитывать условия эксплуатации, нагрузку и длину линии.
