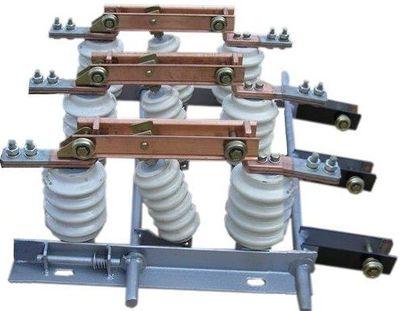

Разъединитель РВ-6/400

Разъединитель РВ-6/400 – это разъединитель внутренней установки, предназначенный для коммутации электрических цепей с номинальным напряжением 6кВ и номинальным током 400А. Как и другие разъединители, РВ-6/400 служит для создания видимого разрыва электрической цепи, обеспечивая безопасность при обслуживании и ремонте оборудования. Давайте подробно рассмотрим его характеристики и применение.

Основные функции разъединителя РВ-6/400:

• Обеспечение безопасности: Главная функция – гарантировать безопасное проведение работ на отключенных участках электрической сети. Видимый разрыв, создаваемый разъединителем, подтверждает, что цепь разомкнута и можно безопасно проводить работы.
• Оперативные переключения: Разъединители используются для оперативных переключений в распределительных устройствах, например, для секционирования сборных шин, переключения питания и т.п.
• Вывод из работы оборудования: Для отключения трансформаторов, линий, других аппаратов для проведения ремонтных, профилактических работ или испытаний.

Расшифровка обозначения РВ-6/400

• РВ – аббревиатура, обозначающая "Разъединитель Внутренней установки". Это указывает на то, что данный тип разъединителя предназначен для установки внутри помещений, таких как комплектные распределительные устройства (КРУ), распределительные щиты, подстанции и т.д.
• 6 – номинальное напряжение в киловольтах (кВ). Разъединитель рассчитан для работы в электрических сетях с напряжением 6 кВ. Это распространенный уровень напряжения в распределительных сетях среднего напряжения, особенно в промышленности и городском хозяйстве.
• 400 – номинальный ток в амперах (А). Это максимально допустимый ток, который разъединитель может проводить в продолжительном режиме работы. 400 А указывает на применение в цепях со средней и высокой мощностью нагрузки.

Технические характеристики разъединителя РВ-6/400

• Номинальное напряжение: 6 кВ
• Номинальный ток: 400 А
• Тип установки: Внутренняя (для помещений)
• Количество полюсов: Обычно трехполюсный (для трехфазных сетей переменного тока). Существуют и однополюсные варианты для специальных задач, но для сетей 6 кВ наиболее распространен трехполюсный.
• Тип привода: Ручной (как правило, используется ручной рычажный привод для местного управления непосредственно у места установки). В некоторых случаях может быть предусмотрена возможность установки моторного привода для дистанционного управления, но для разъединителей такого класса это менее распространено.
• Исполнение полюсов: Одноколонковое или двухколонковое (зависит от конкретного производителя и конструкции).
• Ток термической стойкости: Определяет способность разъединителя выдерживать токи короткого замыкания в течение определенного времени (например, 3 секунды).
• Ток электродинамической стойкости: Характеризует способность разъединителя выдерживать электродинамические усилия, возникающие при токах короткого замыкания.
• Климатическое исполнение и категория размещения: Указывают на условия эксплуатации разъединителя (температура, влажность, окружающая среда). Для разъединителей внутренней установки обычно используется исполнение У2 или У3 по ГОСТ 15150.

Область применения разъединителя РВ-6/400

Разъединители РВ-6/400 широко применяются в распределительных устройствах 6 кВ различных объектов:

• Промышленные предприятия: В цеховых распределительных устройствах, главных распределительных щитах (ГРЩ) для питания электроприводов, станков, технологического оборудования.
• Городское хозяйство: В трансформаторных подстанциях (ТП) и распределительных пунктах (РП) для секционирования линий 6 кВ, переключения питания.
• Энергетика: На подстанциях 35/6 кВ и выше для оперативных переключений в распределительных устройствах 6 кВ.
• Сельское хозяйство: В распределительных сетях сельскохозяйственных предприятий.
• Объекты инфраструктуры: В электроустановках зданий и сооружений различного назначения.

Конструкция и принцип действия

Конструкция разъединителей РВ-6/400, как правило, достаточно проста и надежна:

• Опорные изоляторы: Изготавливаются из фарфора или полимерных материалов. Служат для изоляции токоведущих частей от заземленных элементов и между собой.
• Токоведущие ножи (контакты): Выполняются из меди или алюминиевых сплавов. При включении разъединителя ножи входят в неподвижные контактные губки, обеспечивая электрическое соединение. При отключении ножи отходят от губок, создавая видимый воздушный зазор.
• Контактные губки (неподвижные контакты): Принимают токоведущие ножи при включении.
• Привод: Механический привод, обычно ручной рычажный. Обеспечивает перемещение токоведущих ножей для включения и отключения разъединителя. Привод может иметь блокировку, предотвращающую случайное или ошибочное переключение.
• Рама: Металлическая рама, на которой закрепляются все элементы разъединителя.

Принцип действия основан на механическом разрыве электрической цепи посредством перемещения токоведущих ножей. В отключенном положении между ножами и контактными губками образуется видимый воздушный зазор, который является главным признаком разомкнутой цепи и гарантией безопасности. Во включенном положении ножи плотно входят в контактные губки, обеспечивая надежный электрический контакт для прохождения тока.

Требования безопасности при эксплуатации

ВНИМАНИЕ! Работа с разъединителями и электрооборудованием высокого напряжения опасна для жизни! Обслуживание и эксплуатацию разъединителей РВ-6/400 должен выполнять только квалифицированный электротехнический персонал, обученный правилам техники безопасности и имеющий допуск к работе с электроустановками напряжением выше 1000 В.

Основные меры безопасности:

• Запрещается включать и отключать разъединители под нагрузкой. Операции с разъединителями проводятся только после отключения нагрузки выключателем или другим коммутационным аппаратом, предназначенным для отключения тока нагрузки.
• Перед проведением работ на отключенном участке цепи необходимо убедиться в видимом разрыве цепи, созданном разъединителем.
• Обязательно наложение заземлений на отключенные токоведущие части с обеих сторон места работы перед началом работ.
• Строгое соблюдение инструкций по эксплуатации и правил техники безопасности при работе с электроустановками высокого напряжения.
• Использование средств индивидуальной защиты (диэлектрические перчатки, боты, коврики и т.п.).
• Регулярный осмотр и техническое обслуживание разъединителей для поддержания их в исправном состоянии.
