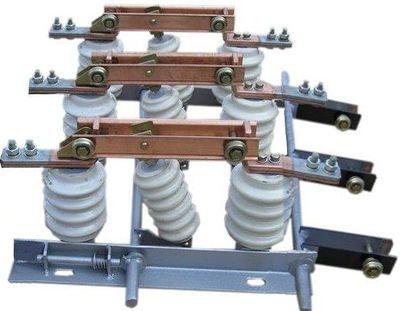

Разъединитель РВЗ-10/1000

Разъединитель РВЗ-10/1000 У3 используются для включений и отключений без нагрузки участков цепей трехфазного тока напряжением 10кВ, 50Гц.

Разъединители РВЗ 1000А устанавливаются в комплектных трансформаторных подстанциях (КТП), камерах одностороннего обслуживания (КСО), комплектных распределительных устройствах (КРУ).

РВЗ-10/1000 позволяют заземлять отключённые участки электрических цепей при помощи заземлителей, составляющих единое целое с разъединителями. Приводы ПР-10 предназначены для ручного оперирования разъединителем.

Структура условного обозначения

РВЗ-10/1000 УХЛ2

Р - разъединитель

В - внутренней установки

З - с заземляющими ножами

10 - номинальное напряжение, кВ

1000 - номинальный ток, А

УХЛ - климатическое исполнение по ГОСТ 15150-69

Характеристики

Тип изделия	Номинальное напряжение, кВ	Номинальный ток, А	Ток электродинамической стойкости, кА	Ток термической стойкости, кА
РВ3-10/1000 УХЛ4	10	1000	80	31,5
