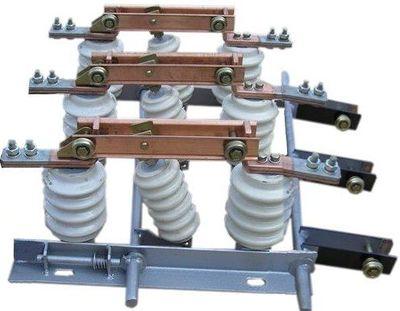

Разъединитель РВЗ-10/400

Разъединитель РВЗ-10/400 – это рубящий разъединитель внутренней установки с заземляющими ножами, предназначенный для коммутации электрических цепей высокого напряжения 10кВ и номинальным током 400А. Наличие заземляющих ножей является ключевой особенностью этого типа разъединителя, значительно повышающей безопасность обслуживания электроустановок.

Преимущества разъединителя РВЗ-10/400 по сравнению с обычными разъединителями:

• Повышенная безопасность: Встроенные заземляющие ножи обеспечивают гарантированное заземление отключенного участка цепи непосредственно на месте разъединения. Это исключает необходимость использования дополнительных переносных заземлений в большинстве случаев, упрощает и ускоряет процесс подготовки рабочего места.
• Оперативность: Процесс заземления интегрирован в конструкцию разъединителя, что позволяет выполнить заземление быстро и удобно, сразу после отключения основных ножей.
• Надежность: Заземление осуществляется штатными, заводскими заземляющими ножами, обеспечивающими надежный и проверенный контакт с контуром заземления.

Расшифровка обозначения РВЗ-10/400:

• РВЗ – обозначает "Разъединитель Внутренней установки Заземляющий". Буква "З" в аббревиатуре указывает на наличие заземляющих ножей. "РВ" по-прежнему указывает на внутреннее исполнение.
• 10 – номинальное напряжение в киловольтах (кВ). Разъединитель рассчитан для работы в электрических сетях с напряжением 10 кВ. Это распространенный уровень напряжения в распределительных сетях среднего напряжения.
• 400 – номинальный ток в амперах (А). Это максимально допустимый длительный ток, который разъединитель может проводить в нормальном режиме работы. 400 А – достаточно высокий показатель, указывающий на применение разъединителя в цепях со значительной нагрузкой.

Основные технические характеристики разъединителя РВЗ-10/400:

• Номинальное напряжение: 10 кВ
• Номинальный ток: 400 А
• Вид установки: Внутренняя (для помещений)
• Наличие заземляющих ножей: Обязательно, с ручным или (реже) моторным приводом для управления. Заземляющие ножи обычно располагаются со стороны отходящей линии, но могут быть и двухсторонние.
• Тип привода: Ручной (рычажный) для управления основными и заземляющими ножами. Привод должен обеспечивать раздельное управление и механическую блокировку, исключающую возможность включения заземляющих ножей при включенных основных ножах и наоборот. Моторный привод встречается реже для разъединителей с заземляющими ножами, особенно рубящего типа, так как важен визуальный контроль за положением ножей.
• Количество полюсов: Трехполюсный (для трехфазных сетей переменного тока).
• Исполнение полюсов: Одноколонковое или двухколонковое (в зависимости от конструкции и производителя). Двухколонковое исполнение может обеспечивать большую механическую прочность и надежность.
• Ток термической стойкости: Характеризует способность разъединителя выдерживать токи короткого замыкания в течение короткого времени (обычно 3 секунды).
• Ток электродинамической стойкости: Отражает способность разъединителя выдерживать электродинамические усилия, возникающие при токах короткого замыкания.
• Климатическое исполнение и категория размещения: Указывают на условия эксплуатации. Для разъединителей внутренней установки обычно используется исполнение У2 или У3 по ГОСТ 15150 (умеренный климат, закрытые помещения).

Область применения разъединителя РВЗ-10/400:

Разъединители РВЗ-10/400 особенно востребованы в тех распределительных устройствах 10 кВ, где к безопасности обслуживания предъявляются повышенные требования, а также там, где необходимо часто проводить оперативные переключения и работы на отключенном оборудовании. Типичные области применения:

• Трансформаторные подстанции (ТП) и распределительные пункты (РП): Для оперативных переключений, секционирования линий 10 кВ, для создания видимого разрыва и гарантированного заземления при выводе в ремонт оборудования, особенно трансформаторов и кабельных линий.
• Комплектные распределительные устройства (КРУ) и камеры КСО: В шкафах КРУ и камерах КСО разъединители РВЗ-10/400 используются в качестве коммутационных аппаратов для создания видимого разрыва и заземления в цепях отходящих линий, трансформаторов напряжения, силовых трансформаторов и собственных нужд. Наличие заземляющих ножей особенно важно в КРУ, так как обеспечивает безопасность при работе внутри шкафа.
• Промышленные предприятия: В цеховых распределительных устройствах, главных распределительных щитах (ГРЩ) для обеспечения максимальной безопасности при обслуживании и ремонте электрооборудования, особенно в схемах с частыми переключениями.
• Объекты с повышенными требованиями к безопасности: Например, медицинские учреждения, дата-центры, объекты жизнеобеспечения городов, где необходимо обеспечить бесперебойное электроснабжение и минимизировать риски для персонала.
• Сельское хозяйство: В распределительных сетях сельскохозяйственных предприятий, где также важна безопасность и оперативность обслуживания.

Конструкция и принцип действия разъединителя РВЗ-10/400:

Конструктивно разъединитель РВЗ-10/400 дополнен блоком заземляющих ножей и механизмом управления ими. Основные элементы:

• Опорные изоляторы: Изготавливаются из фарфора или полимерных материалов.
• Основные токоведущие ножи (контакты): Создают видимый разрыв основной цепи.
• Контактные губки: Принимают основные токоведущие ножи.
• Заземляющие ножи: Дополнительные ножи, расположенные таким образом, чтобы при включении они замыкали отключенную часть цепи на контур заземления. Заземляющие ножи могут быть установлены как на одной, так и на обеих сторонах разъединителя.
• Привод: Механический привод (обычно ручной рычажный) с двумя рукоятками или специальным механизмом, обеспечивающим раздельное и блокированное управление основными и заземляющими ножами. Блокировка не позволяет включить заземляющие ножи при включенных основных ножах, и наоборот.
• Рама: Металлическая рама, служащая для крепления всех элементов разъединителя.

Принцип действия:

1. Отключение основной цепи: Оператор отключает основные токоведущие ножи с помощью привода, создавая видимый разрыв в цепи. Важно убедиться в видимом разрыве!
2. Включение заземляющих ножей: После отключения основных ножей, оператор включает заземляющие ножи с помощью отдельной рукоятки привода. Заземляющие ножи замыкают отключенную часть цепи на контур заземления, безопасно отводя остаточный заряд и предотвращая появление напряжения. Визуально проверяется включенное положение заземляющих ножей.
3. Перед включением основной цепи: Оператор отключает заземляющие ножи, убеждаясь в их отключенном положении. Затем включает основные токоведущие ножи, восстанавливая электрическую цепь.

Меры безопасности при эксплуатации разъединителя РВЗ-10/400:

ВНИМАНИЕ! Работа с разъединителями РВЗ-10/400 и любым электрооборудованием высокого напряжения смертельно опасна! Обслуживание и эксплуатацию разъединителей РВЗ-10/400 должен выполнять только высококвалифицированный электротехнический персонал, имеющий соответствующую группу по электробезопасности (не ниже IV для оперативного персонала и III для ремонтного), прошедший специальное обучение и знающий правила техники безопасности при эксплуатации электроустановок напряжением выше 1000 В.

Ключевые меры безопасности:

• Строгое соблюдение последовательности операций: Сначала всегда отключаются основные ножи, затем включаются заземляющие. Перед включением основных ножей заземляющие ножи должны быть отключены. Нарушение последовательности операций может привести к короткому замыканию и тяжелым последствиям.
• Запрещается включать и отключать разъединители под нагрузкой! Операции с разъединителями проводятся только после отключения нагрузки выключателем или другим коммутационным аппаратом, предназначенным для отключения тока нагрузки и тока короткого замыкания.
• Обязательная визуальная проверка положения ножей: Перед началом работ на отключенном участке цепи необходимо лично убедиться в видимом разрыве цепи, созданном основными ножами, и во включенном положении заземляющих ножей. Нельзя полагаться только на показания привода или блокировок – визуальный контроль обязателен!
• Проверка отсутствия напряжения: Перед началом работ на отключенном участке цепи необходимо убедиться в отсутствии напряжения на всех токоведущих частях с помощью указателя высокого напряжения, даже при включенных заземляющих ножах.
• Дополнительные переносные заземления: В ряде случаев, особенно при работе на протяженных линиях или в сложных схемах, может потребоваться дополнительное наложение переносных заземлений в соответствии с инструкциями и нарядом-допуском, несмотря на наличие штатных заземляющих ножей. Штатные заземляющие ножи обеспечивают заземление в месте установки разъединителя, но не гарантируют отсутствие наведенного напряжения на удаленных участках линии.
• Строгое соблюдение инструкций по эксплуатации и правил техники безопасности при работе с электроустановками высокого напряжения.
• Использование полного комплекта средств индивидуальной защиты (диэлектрические перчатки, боты, коврики, защитные очки, спецодежда и т.п.).
• Регулярное проведение осмотров, технического обслуживания и испытаний разъединителя РВЗ-10/400, включая проверку работоспособности заземляющих ножей и блокировок.
