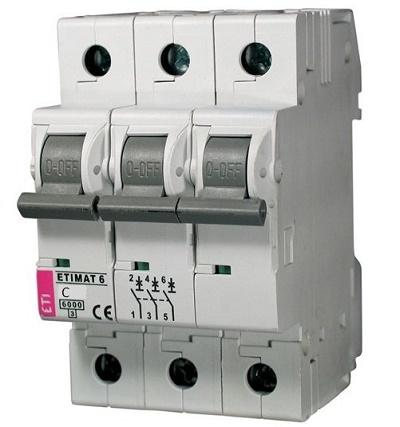

Автомат ETIMAT 6 3p С 16А (ETI)

Автоматический выключатель ETIMAT 6 3p C 16A от ETI – это трехполюсный автоматический выключатель с характеристикой срабатывания C и номинальным током 16 ампер. Он предназначен для защиты трехфазных электрических цепей от перегрузок и коротких замыканий. Рассмотрим его подробнее:

Основные характеристики:

• Производитель: ETI (Словения) — известный производитель электротехнического оборудования.
• Серия: ETIMAT 6 — серия модульных автоматических выключателей для бытового и промышленного применения.
• Количество полюсов: 3 (3p) — предназначен для защиты трехфазных цепей, где требуется одновременное отключение всех трех фаз (например, трехфазные электродвигатели, некоторые виды промышленного оборудования, мощные электроплиты).
• Номинальный ток (In): 16 A — это максимальный ток, который выключатель может пропускать длительное время без срабатывания.
• Характеристика срабатывания: C — означает, что выключатель сработает при токе, превышающем номинальный в 5-10 раз (т.е., от 80 до 160 ампер). Эта характеристика подходит для защиты цепей с умеренными пусковыми токами, например, освещение, розетки, бытовые электроприборы, а также для некоторых типов электродвигателей.
• Отключающая способность (Icu): 6 kA (килоампер) — это максимальный ток короткого замыкания, который выключатель способен безопасно отключить, не разрушаясь. 6 kA — стандартное значение для большинства бытовых и коммерческих применений.
• Номинальное напряжение (Un): 230/400 В AC — предназначен для работы в сетях переменного тока с напряжением 230 В (между фазой и нулем) или 400 В (между фазами).
• Степень защиты: IP20 — защита от проникновения твердых предметов размером более 12,5 мм (например, пальцев), но не защищен от попадания воды. Установка должна производиться в сухих помещениях и в электрических щитках.
• Монтаж: на DIN-рейку — стандартный способ установки модульного оборудования в электрических щитках.
• Механическая износостойкость: 20 000 циклов (операций включения-отключения).
• Диапазон рабочих температур: от -25 до +50 °C.
• Артикул (часто встречающийся): 2145516

Область применения:

Автоматические выключатели ETIMAT 6 3p C 16A применяются для защиты:

• Трехфазных линий в жилых домах и квартирах: для подключения мощных электроприборов, таких как электрические плиты, духовые шкафы, водонагреватели, а также для питания отдельных групп розеток.
• Электрооборудования в офисах и коммерческих зданиях: для защиты трехфазных розеток, небольших станков, вентиляционного оборудования и других потребителей.
• Небольших трехфазных электродвигателей и другого промышленного оборудования: с умеренными пусковыми токами.

Важные моменты при выборе и установке:

• Правильный выбор номинального тока: необходимо учитывать суммарную мощность подключаемых к линии электроприборов и оборудования. 16А подходит для большинства бытовых и многих коммерческих применений.
• Соответствие характеристике срабатывания: характеристика C является наиболее распространенной и подходит для большинства случаев, где присутствуют небольшие пусковые токи.
• Сечение проводов: необходимо правильно подобрать сечение проводов в зависимости от номинального тока и длины линии, чтобы избежать перегрева и возгорания. Для 16А обычно используется медный провод сечением 2,5 мм² или 4 мм², но необходимо учитывать длину линии и условия прокладки.
• Квалифицированный монтаж: установку и подключение автоматического выключателя должен выполнять только квалифицированный электрик в соответствии с действующими правилами и нормами (ПУЭ). Неправильная установка может привести к серьезным последствиям.
• Соответствие стандартам: Убедитесь, что приобретаемый автомат соответствует действующим стандартам безопасности.
