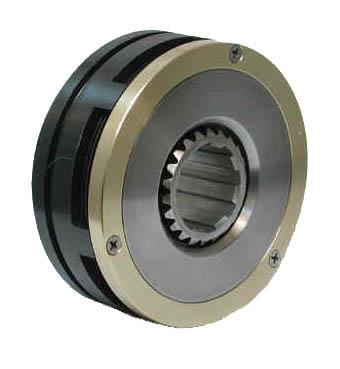

Муфта ЭТМ-052

Наличие: Есть в наличии

Цену уточняйте

Описание

Муфта ЭТМ-052 является электромагнитной фрикционной многодисковой муфтой с магнитопроводящими дисками. Она относится к серии ЭТМ, предназначенной для дистанционного и автоматического управления приводами станков и других металлорежущих машин.

Полное обозначение муфты может включать дополнительные индексы, например, ЭТМ-052-2А, которые уточняют конструктивное исполнение и тип посадочного отверстия.

Общие характеристики муфты ЭТМ-052:

Назначение: Ограничение пиковых нагрузок, регулирование частоты вращения, переключение ступеней передач, торможение, разгон и реверсирование нагрузок.
Габарит: 05 (первая пара цифр в обозначении "052").
Тип муфты: Фрикционная (трения), многодисковая, с магнитопроводящими дисками.
Исполнение по токоподводу (типовое для 052): Контактная (используется кольцо для проведения тока, что соответствует цифре "2" в полном обозначении, например, ЭТМ-052-2А).
Среда работы (типовое для 052): Масляная (при отсутствии буквы "с" - сухая).

Основные технические характеристики (могут варьироваться в зависимости от конкретной модификации и производителя):

Параметр	Значение (типовое)	Единица измерения
Номинальный передаваемый момент ( $M_{п}$ )	25	Н·м
Номинальный вращающий момент ( $M_{вн}$ )	10 - 16	Н·м
Номинальное напряжение катушки ( $U_{н}$ )	24	В
Номинальная частота вращения ( $n_{ном}$ )	Специфично, но часто до 2000-3000	об/мин
Время включения ( $t_{0, 9}$ )	$\approx 0, 25$	с
Время отключения ( $t_{0, 1}$ )	$\approx 0, 13$	с
Вес	$\approx 0, 9 - 0, 92$	кг

Расшифровка обозначения (пример для ЭТМ-052-2А):

Э - электромагнитная
Т - трения (фрикционная)
М - муфта
05 - габарит (05)
2 - конструктивное исполнение (контактная)
А - вид посадочного отверстия (шпоночное)

Возможные исполнения посадочных отверстий:

А - шпоночное
Н - шлицевое с центрированием по наружному диаметру
В - шлицевое с центрированием по внутреннему диаметру

Применение:

Широко используются в автоматических коробках скоростей, коробках передач, механизмах подач и вспомогательных перемещений металлорежущих станков (токарных, фрезерных и т.д.).

Для получения точных характеристик и детального описания необходимо знать полное обозначение муфты (например, ЭТМ-052-2А УХЛ4) и обратиться к документации конкретного производителя.
