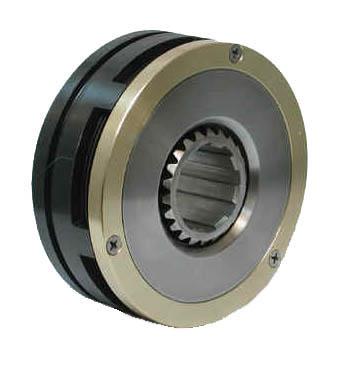

Муфта ЭТМ-051

Она относится к серии электромагнитных фрикционных муфт серии ЭТМ, которые широко используются в приводах различных машин и механизмов, например, в металлорежущих станках, для автоматического и дистанционного управления.

Основные характеристики и особенности (на примере ЭТМ 051С 1Н, "сухая", контактная):

• Тип: Электромагнитная фрикционная муфта.

• Исполнение:

  • "Сухая" (индекс "С"): Используется без смазки в зоне трения. Применяется, когда недопустимо использование масляных муфт.

  • Может быть также "масляная" (индекс "Б") для работы в масляной среде.

  • Контактная (индекс "1" в обозначении): Электрическое питание катушки подводится через контактные кольца и щетки.

• Функциональное назначение: Передача крутящего момента от ведущего вала к ведомому при подаче напряжения на катушку электромагнита.

• Габарит: "05" – указывает на габарит муфты.

• Номинальный передаваемый момент ($M^{пн}$): 16 Нм (Ньютон-метров)

• Номинальное напряжение катушки ($U$): 24 В

• Мощность катушки (при 20°C): 12 Вт

• Номинальная частота вращения ($n^{н}$): 1500 об/мин

• Предельная частота вращения ($n^{макс}$): 4000 об/мин

• Время нарастания момента до $0,9\times M^{вн}$: $\approx 0,28$ с (для "сухой" муфты)

• Время спадания момента до $0,1\times M^{вн}$: $\approx 0,08$ с (для "сухой" муфты)

• Масса: $\approx 1,3$ кг

• Рабочее положение: Горизонтальное (допускается вертикальное с ограничением по скорости).

Условия эксплуатации (для "сухих" муфт, например ЭТМ 051С):

• Температура: Верхнее и эффективное значение до $+40^{\circ}$C.

• Режим работы: Включено/выключено. Не допускается использование в режиме длительного скольжения.

• Окружающая среда: Невзрывоопасная, не содержащая агрессивных паров и газов, разрушающих металлы и изоляцию, а также токопроводящей пыли, туманов и брызг.

• Климатическое исполнение: У3, УХЛ4, О4 (может варьироваться в зависимости от конкретного исполнения).

Муфты ЭТМ-051 могут иметь различные конструктивные исполнения:

• 1 – Контактная

• 3 – Бесконтактная

• 5 – Тормозная

Также может отличаться вид посадочного отверстия (например, шпоночное, шлицевое).

Таким образом, "полное описание" зависит от конкретной модификации (например, ЭТМ-051С 1Н, ЭТМ-051С 2А и т.д.), но общие принципы и основные технические параметры, как правило, соответствуют указанным выше.
