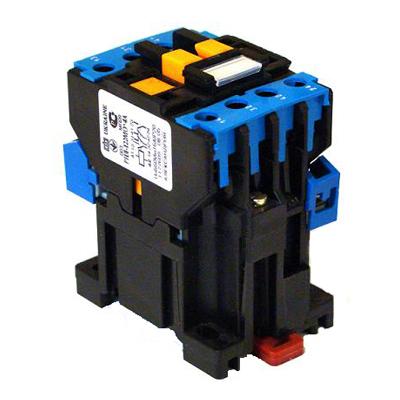

Реле РПЛ-231М

Назначение:

• Коммутация электрических цепей постоянного и переменного тока.
• Использование в схемах управления электроприводами.
• Применение в системах автоматизации и электрощитовом оборудовании.
• Использование в качестве комплектующего изделия в стационарных установках.

Основные характеристики:

• Тип реле: Промежуточное электромагнитное.
• Номинальное напряжение катушки управления:
  • Может варьироваться в зависимости от исполнения: 24 В, 36 В, 110 В, 220 В, 380 В переменного тока (AC) или постоянного тока (DC).
• Номинальный ток контактов: 16 А.
• Количество контактов: Обычно 2 переключающих контакта (2НО+2НЗ).
• Степень защиты: IP20.
• Способ крепления: На DIN-рейку или винтами.
• Габаритные размеры: Зависят от исполнения.
• Масса: Около 0,32 кг.
• Номинальное напряжение по изоляции, В: 660.
• Мощность, потребляемая катушкой пускателя (рабочая/пусковая, В,А): 8±1.4/68±8.
• Износоустойчивость (механическая/коммутационная) при исполнении по износоустойчивости А,Б млн.циклов: 20/3; 20/1.6.

Особенности:

• Надежная конструкция.
• Высокая коммутационная способность.
• Широкий диапазон напряжений катушки управления.
• Простота монтажа.
• Возможность установки дополнительных приставок контактов ПКЛ, ПКБ и приставок выдержки времени ПВЛ.
• Возможность использования в системах управления с применением микропроцессорной техники (при использовании фильтров подавления электромагнитных помех ОПН).
• Предназначено для работы в цепях с напряжением до 440В постоянного тока и до 660В переменного тока частотой 50 и 60Гц.

Важные моменты:

• При выборе реле необходимо учитывать номинальное напряжение катушки управления, номинальный ток контактов и количество необходимых контактов.
• Монтаж и подключение реле должны выполняться квалифицированным персоналом в соответствии с требованиями электробезопасности.
