Автомат ВА 04-36 - цена 1 грн./шт. - Купить в Киеве , (Автоматические аппараты для защиты от перегрузок и короткого замыкания электрической цепи, Автоматический выключатель серии ВА)

Наличие: Есть в наличии

Цена от
1 грн./шт.

Описание

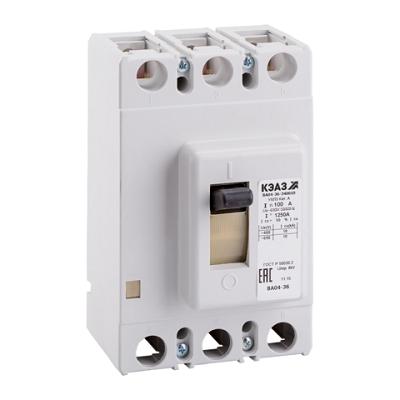

Автоматический выключатель ВА 04-36 (100А, 125А, 160А, 200А, 250А, 320А, 400А) предназначен для коммутации электроцепи и автоматическом размыкании при коротких замыканиях и перегрузках, а также для ручных включений и отключений.
ВА04-36-Х1Х2Х3Х4Х5Х67…А- Х8…-Х9…-Х10…-Х11…-УХЛ3-Х12…-КЭАЗ
Часть наименования Расшифровка
ВА04-36 — Обозначение типа
Х1Х2 Условное обозначение числа полюсов и максимальных расцепителей тока в комбинации по зоне защиты:
33 – 3 полюса с расцепителями тока короткого замыкания;
34 – 3 полюса с расцепителями тока перегрузки и расцепителями тока короткого замыкания;
30 – три полюса без максимальных расцепителей тока (выключатели нагрузки)
Х3Х4 Условное обозначение дополнительных сборочных единиц:
Обозначение Вспомогательные контакты Независимый расцепитель
С ручным приводом С электромагнитным приводом
00 исполнение отсутствует
11 2р+2з 1р+2з
12 исполнение отсутствует +
18 2р+1з 1р+1з +
Х5 Условное обозначение исполнения по виду привода:
1 – с ручным;
3 – с электромагнитным приводом (ПЭ)
Х6 Условное обозначение исполнения по дополнительным механизмам:
0 – отсутствует;
6 – устройство для запирания выключателя в положении «Отключено» — для выключателей с ручным
приводом
Х7...А Номинальный ток расцепителей выключателя
Х8... Уставка расцепителей тока короткого замыкания
Х9... Номинальное напряжение и род тока главной цепи:
до 690АС – для выключателей переменного тока;
до 440DС – для выключателей постоянного тока
Х10... Параметры независимого расцепителя (при его наличии):
номинальное напряжение и род тока.
Х11.. Параметры  привода электромагнитного (при его наличии):
номинальное напряжение и род тока
УХЛ3 Обозначение климатического исполнения и категории размещения
12... Вид приемки, условия поставки:
АЭС – для поставок на АЭС;
при отсутствии – приемка ОТК
КЭАЗ Торговая марка
