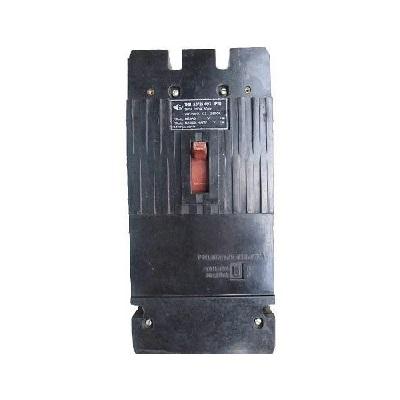

Автомат А 3726

Автоматический выключатель А 3726 — это автоматический выключатель (автомат), предназначенный для защиты электрических цепей от перегрузок, коротких замыканий и недопустимого снижения напряжения, а также для нечастых (до 30 раз в сутки) оперативных включений и отключений электрических цепей. Он относится к серии А3700.

Основные характеристики и особенности автоматического выключателя А 3726:

• Номинальный ток (In): Выпускается в различных исполнениях по номинальному току: 160 А, 200 А, 250 А. Это означает, что выключатель рассчитан на длительное протекание тока соответствующей величины.
• Номинальное напряжение (Un):
  • Переменное напряжение: до 660 В частотой 50 и 60 Гц.
  • Постоянное напряжение: до 440 В.
• Количество полюсов: 3 полюса (для защиты трехфазных цепей).
• Род тока: Переменный (AC) и постоянный (DC).
• Уставки расцепителей:
  • Тепловой расцепитель: Защищает от перегрузок. Срабатывает с задержкой времени, зависящей от величины перегрузки.
  • Электромагнитный расцепитель: Защищает от коротких замыканий. Срабатывает практически мгновенно при резком увеличении тока.
• Коммутационная способность (Icu/Ics): Характеризует способность выключателя отключать токи короткого замыкания. Значения Icu (предельная коммутационная способность) и Ics (рабочая коммутационная способность) указываются в амперах и зависят от напряжения сети.
• Степень защиты: Обычно IP00 (открытое исполнение), что требует установки в щит или шкаф.
• Износостойкость:
  • Механическая: несколько тысяч циклов включения-отключения.
  • Коммутационная: зависит от категории применения и нагрузки.
• Климатическое исполнение: У3 (для умеренного климата).
• Габаритные размеры: Примерно 340х225х180 мм (могут незначительно отличаться в зависимости от производителя).
• Вес: Около 6,5 кг.

Функции автоматического выключателя А 3726:

• Защита от перегрузок: Тепловой расцепитель.
• Защита от коротких замыканий: Электромагнитный расцепитель.
• Защита от недопустимого снижения напряжения: (Может присутствовать в некоторых модификациях).
• Оперативное включение и отключение электрических цепей.

Применение:

Автоматические выключатели А 3726 применяются в:

• Распределительных щитах.
• Вводно-распределительных устройствах (ВРУ).
• Шкафах управления.
• Промышленном оборудовании.

Важные моменты при выборе и эксплуатации:

• Выбор номинального тока: Необходимо выбирать номинальный ток выключателя в соответствии с током нагрузки защищаемой цепи.
• Соответствие характеристик сети: Напряжение и частота сети должны соответствовать характеристикам выключателя.
• Правильный монтаж и подключение: Должны выполняться квалифицированным персоналом в соответствии с ПУЭ (Правила устройства электроустановок).
• Регулярное обслуживание: Рекомендуется периодически проводить осмотр и проверку работоспособности выключателя.

Преимущества:

• Надежная защита электрических цепей.
• Простая конструкция и эксплуатация.
• Широкая распространенность.

Недостатки:

• Открытое исполнение (требуется установка в щит).
• Могут быть относительно большими габаритами по сравнению с современными автоматическими выключателями.

В заключение: Автоматический выключатель А 3726 — надежное устройство для защиты электрических цепей. При выборе необходимо учитывать номинальный ток, напряжение сети и другие параметры. Рекомендуется обращаться к технической документации производителя для получения более подробной информации.
