Автомат А 3716

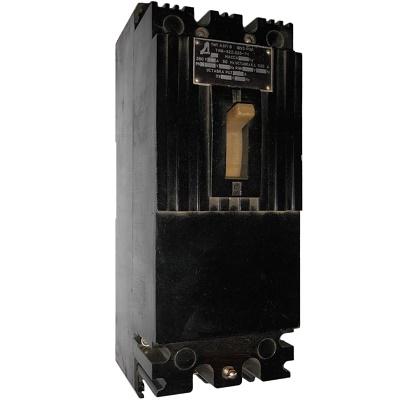

Автоматический выключатель А 3716 — это трехполюсный автоматический выключатель, предназначенный для защиты электрических цепей от перегрузок, коротких замыканий и недопустимого снижения напряжения, а также для нечастых (до 30 раз в сутки) оперативных включений и отключений электрических цепей. Он относится к серии А3700.

Основные технические характеристики автоматического выключателя А 3716:

• Номинальный ток (In): Выпускался на различные номинальные токи. Наиболее часто встречаются значения 63А, 100А, 125А, 145А и 160А. При поиске конкретного аппарата обязательно уточняйте маркировку, так как встречаются и другие значения.
• Номинальное напряжение (Un):
  • Переменное напряжение: до 660 В частотой 50 и 60 Гц (встречаются исполнения на 400 Гц).
  • Постоянное напряжение: до 440 В.
• Количество полюсов: 3 (трехполюсный, для защиты трехфазных цепей).
• Род тока: Переменный (AC) и постоянный (DC).
• Тип расцепителей:
  • Тепловой расцепитель: Защита от перегрузок. Срабатывает с задержкой времени, обратно пропорциональной величине тока перегрузки.
  • Электромагнитный расцепитель: Защита от коротких замыканий. Срабатывает практически мгновенно при достижении тока уставки.
• Уставки расцепителей: Зависят от исполнения и указываются в паспорте на конкретный аппарат.
• Предельная коммутационная способность (Icu): Максимальный ток короткого замыкания, который выключатель способен отключить без повреждений.
• Рабочая коммутационная способность (Ics): Ток короткого замыкания, который выключатель способен отключить несколько раз. Ics обычно меньше Icu.
• Степень защиты: Как правило, IP00 (открытое исполнение), что означает необходимость установки в защитный шкаф или щиток. Встречаются и защищенные исполнения.
• Износостойкость:
  • Механическая: определяется количеством циклов включения-отключения без нагрузки.
  • Коммутационная: определяется количеством циклов включения-отключения под нагрузкой.
• Климатическое исполнение: Обычно У3 (для умеренного климата).
• Способ присоединения: Переднее, заднее или комбинированное. Также существуют выдвижные исполнения с ручным или дистанционным приводом.
• Габаритные размеры: Примерно 335х200х120 мм, но могут незначительно отличаться в зависимости от производителя и исполнения.
• Вес: Около 4,8-5 кг.

Функции автоматического выключателя А 3716:

• Защита от перегрузок.
• Защита от коротких замыканий.
• Защита от недопустимого снижения напряжения (в некоторых модификациях).
• Оперативное включение и отключение электрических цепей.

Область применения:

Автоматические выключатели А 3716 применялись в:

• Вводно-распределительных устройствах (ВРУ).
• Распределительных щитах (ЩР).
• Шкафах управления (ШУ).
• Промышленном оборудовании.

Важные моменты при выборе и эксплуатации (если вы сталкиваетесь с уже установленным А 3716):

• Правильный выбор номинального тока (In): Должен соответствовать или быть немного больше расчетного тока нагрузки.
• Соответствие напряжения сети (Un): Должно соответствовать номинальному напряжению выключателя.
• Выбор уставки расцепителей: В зависимости от характеристик защищаемой цепи и требований к защите.
• Правильный монтаж и подключение: В соответствии с ПУЭ (Правила устройства электроустановок).
• Регулярное обслуживание и проверка: Для обеспечения надежной работы. Учитывая возраст этих аппаратов, обслуживание особенно важно.

Ключевой момент:

При необходимости замены А 3716 следует обратиться к специалистам для подбора подходящего современного аналога, учитывая все параметры защищаемой цепи и требования к защите.
