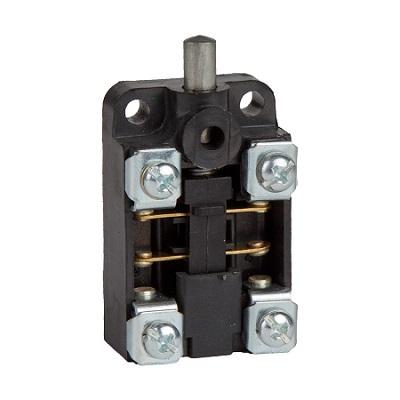

Выключатель ВПК-2010

Выключатель ВПК-2010 — это путевой (концевой) выключатель, предназначенный для коммутации электрических цепей управления переменного и постоянного тока. Он используется для контроля положения различных механизмов и устройств, например, в станках, конвейерах, лифтах и других промышленных установках.

Основные характеристики и особенности выключателя ВПК-2010:

• Назначение: коммутация электрических цепей управления.
• Тип: путевой (концевой).
• Номинальное напряжение:
  • Переменное: до 660 В, 50 Гц.
  • Постоянное: до 440 В.
• Номинальный ток: 10 А.
• Контакты: 1НО + 1НЗ (один нормально открытый и один нормально закрытый контакт).
• Количество полюсов: 2.
• Механическая износостойкость: 30 000 000 циклов.
• Коммутационная износостойкость: 6000 циклов/час.
• Степень защиты: IP40 (обычно, но может варьироваться).
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата).
• Способ установки: винтовое крепление.
• Принцип действия: механическое воздействие на рычаг (толкатель) приводит к переключению контактов.

Принцип работы:

Выключатель ВПК-2010 срабатывает при механическом воздействии на его рычаг (толкатель). Когда движущийся объект (например, часть станка) нажимает на рычаг, контакты внутри выключателя переключаются: нормально открытый контакт замыкается, а нормально закрытый размыкается. После прекращения воздействия рычаг возвращается в исходное положение под действием пружины, и контакты возвращаются в исходное состояние.

Области применения:

Выключатели ВПК-2010 широко используются в различных отраслях промышленности, где необходимо контролировать положение движущихся частей оборудования:

• Станкостроение.
• Подъемно-транспортное оборудование (лифты, краны).
• Автоматические линии и конвейеры.
• Робототехника.
• Другие промышленные установки.

Преимущества:

• Простая и надежная конструкция.
• Высокая механическая износостойкость.
• Широкий диапазон рабочих напряжений.

Важные моменты при выборе:

• Длина рычага (толкателя): Существуют различные варианты длины рычага, что необходимо учитывать при установке.
• Степень защиты: В зависимости от условий эксплуатации может потребоваться выключатель с более высокой степенью защиты (например, IP65 для защиты от пыли и влаги).
• Схема контактов: Убедитесь, что выбранный выключатель имеет необходимую конфигурацию контактов (НО и НЗ).
