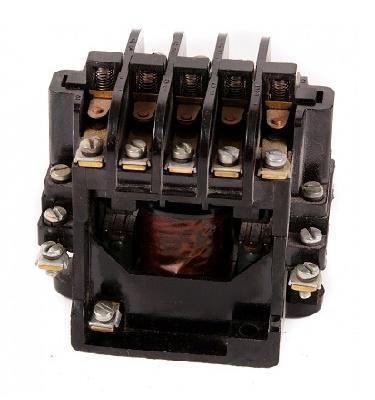

Пускатель ПМЕ 112

Пускатель ПМЕ-112 — это электромагнитный пускатель, предназначенный для дистанционного управления (пуска, остановки) трехфазными асинхронными электродвигателями с короткозамкнутым ротором. Он относится к серии ПМЕ (пускатель малогабаритный электромагнитный) и широко используется в различных электроустановках.

Основные характеристики и особенности пускателя ПМЕ-112:

• Номинальный ток главной цепи: 10 А. Это означает, что пускатель рассчитан на коммутацию тока до 10 ампер в цепи двигателя.
• Номинальное напряжение: До 660 В переменного тока частотой 50/60 Гц. Обычно используется в сетях до 500 В.
• Мощность двигателя: До 4 кВт при напряжении 380 В. Это ориентировочное значение, точная мощность зависит от характеристик конкретного двигателя.
• Количество полюсов: 3 (для трехфазного подключения).
• Исполнение: Открытое (IP00). Пускатель не имеет собственной защиты от пыли и влаги и требует установки в защищенном шкафу или щитке.
• Тепловая защита: Отсутствует в базовой комплектации. Для защиты двигателя от перегрузки и обрыва фазы необходимо использовать внешнее тепловое реле, например, серии РТЛ или РТТ.
• Вспомогательные контакты: Обычно имеет 1 или 2 нормально разомкнутых (NO) контакта. Конфигурация может отличаться в зависимости от производителя и модификации. Эти контакты используются для реализации схем управления и сигнализации.
• Катушка управления: Напряжение катушки может быть разным (например, 24 В, 36 В, 110 В, 220 В, 380 В переменного тока). При заказе необходимо указывать требуемое напряжение катушки. Наиболее распространены варианты на 220 В и 380 В.
• Коммутационная износостойкость: Зависит от категории применения (АС-3, АС-4 и др.) и может достигать нескольких миллионов циклов.
• Механическая износостойкость: Обычно составляет несколько миллионов циклов.
• Монтаж: На монтажную панель с помощью винтов.
• Климатическое исполнение: У3 (для умеренного климата).

Функции пускателя ПМЕ-112:

• Пуск и остановка электродвигателя: Основная функция — коммутация цепи питания двигателя.
• Защита (совместно с тепловым реле): Защита от перегрузок и обрыва фазы.

Применение:

• Станки и другое промышленное оборудование.
• Насосы.
• Вентиляторы.
• Компрессоры.
• Другие электроприводы.

Важные моменты при выборе и эксплуатации:

• Выбор напряжения катушки управления: Необходимо, чтобы оно соответствовало напряжению цепи управления.
• Обязательное использование теплового реле: Для полноценной защиты двигателя от перегрузок и обрыва фазы.
• Монтаж и подключение: Должны выполняться квалифицированным персоналом в соответствии с правилами электробезопасности.
• Степень защиты IP00: Требует установки в защищенный шкаф или щиток.
• Категория применения: Необходимо учитывать режим работы двигателя (частота пусков, продолжительность работы и др.) для правильного выбора пускателя.

Преимущества:

• Простота конструкции.
• Надежность.
• Относительно низкая цена.
• Широкая распространенность.

В заключение: Пускатель ПМЕ-112 — простое и надежное устройство для управления асинхронными двигателями. Правильный выбор и эксплуатация с обязательным использованием теплового реле обеспечат долгую и безопасную работу электрооборудования. Всегда обращайтесь к технической документации производителя для получения точных характеристик и схем подключения.
