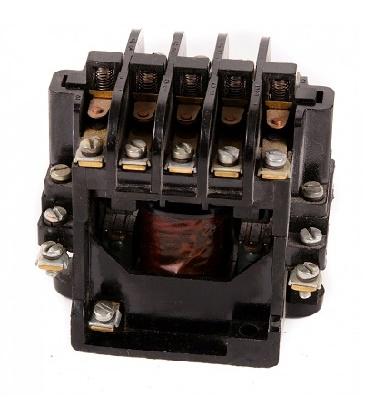

Пускатель ПМЕ 122

Пускатель ПМЕ-122 — это электромагнитный пускатель, предназначенный для дистанционного пуска, остановки и, при наличии соответствующей схемы, реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Он относится к серии ПМЕ (пускатель малогабаритный электромагнитный) и используется в различных стационарных электроустановках.

Основные характеристики и особенности пускателя ПМЕ-122:

• Номинальный ток главной цепи: 10 А. Это означает, что пускатель способен коммутировать ток до 10 ампер в цепи двигателя.
• Номинальное напряжение: До 660 В переменного тока частотой 50/60 Гц. Чаще всего используется в сетях до 380 В.
• Мощность двигателя: До 4 кВт при напряжении 380 В. Это ориентировочное значение, реальная мощность зависит от характеристик конкретного двигателя (ток, cos φ).
• Количество полюсов: 3 (для трехфазного подключения).
• Исполнение: Выпускается как в открытом (IP00), так и в защищенном (например, IP54) исполнении. Открытое исполнение требует установки в защищенном шкафу или щитке. Защищенное исполнение обеспечивает защиту от пыли и брызг.
• Тепловая защита: Отсутствует в базовой комплектации. Для защиты двигателя от перегрузок и обрыва фазы необходимо использовать внешнее тепловое реле (например, серии РТЛ, ТРН). В некоторых исполнениях пускатель может поставляться в комплекте с тепловым реле, смонтированным на нем.
• Вспомогательные контакты: Обычно имеет 1 нормально разомкнутый (NO) контакт. Количество и тип вспомогательных контактов могут варьироваться в зависимости от модификации. Они используются для реализации схем управления, блокировок и сигнализации.
• Катушка управления: Напряжение катушки может быть различным (например, 24 В, 36 В, 42 В, 110 В, 127 В, 220 В, 380 В переменного тока). При заказе необходимо указывать требуемое напряжение катушки. Наиболее распространены варианты на 220 В и 380 В.
• Реверсивное исполнение: Существуют реверсивные исполнения ПМЕ-122, предназначенные для изменения направления вращения двигателя. В этом случае используются два пускателя, механически и электрически сблокированных между собой для предотвращения одновременного включения.
• Коммутационная износостойкость: Зависит от категории применения (АС-3, АС-4 и др.) и может достигать нескольких миллионов циклов.
• Монтаж: На монтажную панель с помощью винтов.

Функции пускателя ПМЕ-122:

• Пуск и остановка электродвигателя: Основная функция — коммутация цепи питания двигателя.
• Реверсирование (в реверсивном исполнении): Изменение направления вращения двигателя.
• Защита (совместно с тепловым реле): Защита от перегрузок и обрыва фазы.

Применение:

• Станки и другое промышленное оборудование.
• Насосы.
• Вентиляторы.
• Компрессоры.
• Подъемно-транспортное оборудование.
• Другие электроприводы.

Важные моменты при выборе и эксплуатации:

• Выбор напряжения катушки управления: Соответствие напряжению цепи управления.
• Обязательное использование теплового реле: Для защиты двигателя.
• Монтаж и подключение: Квалифицированным персоналом в соответствии с ПУЭ (Правила устройства электроустановок) и требованиями производителя.
• Степень защиты: Выбор исполнения (открытое или защищенное) в зависимости от условий эксплуатации.
• Категория применения: Учет режима работы двигателя.
• Наличие реверсивного исполнения: При необходимости реверсирования двигателя.

Преимущества:

• Простая и надежная конструкция.
• Широкая распространенность.
• Относительно невысокая цена.

В заключение: Пускатель ПМЕ-122 — надежное и доступное решение для управления асинхронными двигателями. Правильный выбор и эксплуатация с обязательным использованием тепловой защиты обеспечат долгую и безопасную работу электрооборудования. Всегда обращайтесь к технической документации производителя для получения точных характеристик, габаритных размеров и схем подключения.
