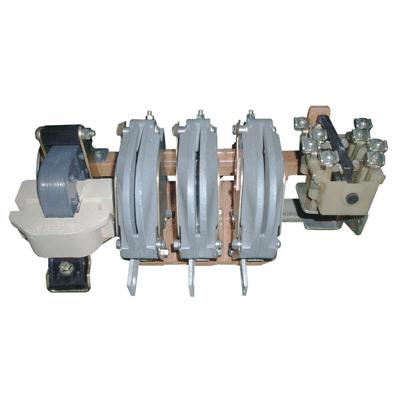

Контактор КТ-6063

Контактор КТ-6063 — это мощный электромагнитный коммутационный аппарат, предназначенный для дистанционного управления (включения и отключения) электрическими цепями переменного тока. Он относится к серии КТ-6000 и является самым мощным в этой линейке. КТ-6063 используется в основном в промышленности для коммутации цепей с очень большими токами, например, для управления мощными электродвигателями, электропечами, трансформаторами, а также в составе комплектных устройств управления и распределения электроэнергии на крупных промышленных объектах.

Основные характеристики и особенности контактора КТ-6063:

• Назначение: Коммутация электрических цепей переменного тока напряжением до 660В и частотой 50/60 Гц. Это отличает его от других контакторов серии КТ-6000, рассчитанных на напряжение до 380В.
• Номинальный ток (In): 1000А. Это максимальный ток, который контактор может коммутировать в продолжительном режиме без превышения допустимого нагрева.
• Количество полюсов: 3 (трехполюсный). Предназначен для коммутации трехфазных цепей.
• Количество и тип контактов: Обычно имеет 2 замыкающих (2НО) и 2 размыкающих (2NC) вспомогательных контакта. Они используются для сигнализации состояния контактора (включен/отключен), для реализации блокировок, в схемах автоматики и управления. В зависимости от модификации количество и тип вспомогательных контактов может отличаться.
• Управляющая катушка: Питается от сети переменного тока напряжением 110В, 220В или 380В (в зависимости от исполнения). Напряжение катушки обязательно нужно уточнять при заказе, так как оно должно соответствовать напряжению цепи управления.
• Коммутационная износостойкость: Зависит от условий эксплуатации (частота включений/отключений, характер нагрузки, величина коммутируемого тока) и производителя, но обычно составляет около 0,1 миллиона циклов включения-отключения.
• Потребляемая мощность: Зависит от исполнения и напряжения катушки. Значение указывается в технической документации. Важно учитывать, что мощность потребления в момент включения (пуск) значительно выше, чем в режиме удержания.
• Степень защиты: IP00. Контактор не имеет собственной защиты от внешних воздействий (пыли, влаги, механических повреждений) и предназначен для установки в защищенный корпус (щит, шкаф) со степенью защиты не ниже IP31.
• Климатическое исполнение: Обычно УХЛ3 (для умеренного и холодного климата). Это означает, что контактор предназначен для работы в закрытых помещениях с естественной вентиляцией, без искусственного регулирования климатических условий, в диапазоне температур от -45°C до +40°C. Существуют и тропические исполнения (с индексом "Т").
• Способ охлаждения: Естественное воздушное.
• Монтаж: На винты.
• Масса: Очень большая, может превышать 100 кг в зависимости от производителя и комплектации.
• Категория применения: Наиболее распространенная категория применения для контактора КТ-6063 – AC-3. Она соответствует коммутации асинхронных двигателей с короткозамкнутым ротором: пуск, отключение во время работы, кратковременные остановки. Также может использоваться в категории AC-1 (коммутация активных нагрузок).
• Предельное число включений в час: до 600.

Принцип работы:

Принцип работы аналогичен другим электромагнитным контакторам: при подаче напряжения на катушку управления возникает электромагнитное поле, которое притягивает подвижную часть (якорь) контактора. Это приводит к замыканию главных контактов, подключая нагрузку к сети. Одновременно срабатывают и вспомогательные контакты. При снятии напряжения с катушки пружина возвращает якорь в исходное положение, и контакты размыкаются.

Применение:

• Управление самыми мощными асинхронными электродвигателями (например, в горнодобывающей промышленности, металлургии, на крупных промышленных предприятиях).
• Коммутация цепей питания мощных электропечей и других нагревательных установок.
• Коммутация первичных цепей мощных трансформаторов.
• В составе комплектных устройств управления и распределения электроэнергии на подстанциях и крупных промышленных объектах.

Преимущества:

• Очень высокая коммутационная способность (способен коммутировать очень большие токи).
• Надежная конструкция, рассчитанная на тяжелые условия эксплуатации и большие нагрузки.

Важные моменты при выборе КТ-6063:

• Номинальный ток (In): Должен быть равен или превышать номинальный ток нагрузки.
• Напряжение управляющей катушки: Должно соответствовать напряжению цепи управления.
• Количество и тип вспомогательных контактов: Должны соответствовать требованиям конкретной схемы управления.
• Категория применения (AC-3 или AC-1): Убедитесь в соответствии категории применения типу нагрузки.
• Условия эксплуатации: Учитывайте климатические условия и требования к условиям эксплуатации.
