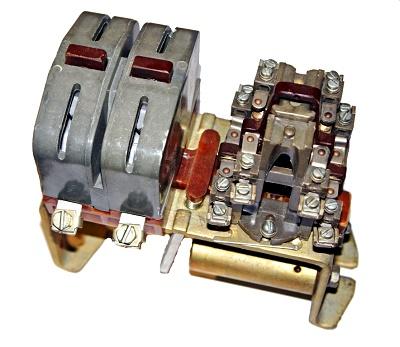

Контактор МК 3-20

Контактор МК 3-20 — это электромагнитный коммутационный аппарат, предназначенный для частого включения и отключения силовых электрических цепей постоянного и переменного тока. Он находит широкое применение в различных промышленных установках, а также на подвижном составе рельсового транспорта и троллейбусах.

Основные характеристики и особенности:

• Тип тока:
  • Постоянный ток (DC)
  • Переменный ток (AC)
• Номинальный ток: 100А.
• Номинальное напряжение:
  • до 380В (переменный ток)
  • до 220В (постоянный ток)
• Напряжение катушки управления:
  • Различные варианты, включая 24В, 110В, 220В (постоянный ток)
• Применение:
  • Коммутация силовых цепей в промышленных установках.
  • Использование на рельсовом транспорте и троллейбусах.
  • Применяется в промышленных приборах и для коммутации линии электропередач тепловозов и электровозов.
• Конструкция:
  • Собран на П-образной скобе.
  • Состоит из контактной системы, дугогасительной системы и электромагнита.
• Дополнительные характеристики:
  • Контакторы МК выполняются с передним присоединением силовой цепи и цепи управления.
  • Допускается монтаж контакторов на металлических или изоляционных пластинах, либо на рейках.
  • Два контактора одного типа с главными контактами замыкающего типа, размещенных рядом, допускается установка механической блокировки.
  • Контакторы МК1-20Д, МК3-20Д применяются в лифтовых низковольтных комплектных устройствах управления.

Ключевые аспекты:

• Надежность и долговечность: Контакторы серии МК известны своей надежностью и способностью выдерживать интенсивную эксплуатацию.
• Широкое применение: Благодаря своим характеристикам, контакторы МК 3-20 применяются в различных отраслях промышленности и на транспорте.
• Контактор МК 3-20 осуществляет работу в электросетях, которые работают при 220 Вольтах постоянного напряжения и 380 Вольтах переменного, с частотой 50 Герц.

При выборе контактора МК3-20 важно учитывать номинальные параметры цепи и катушки управления, а также условия окружающей среды, в которых он будет использоваться.
